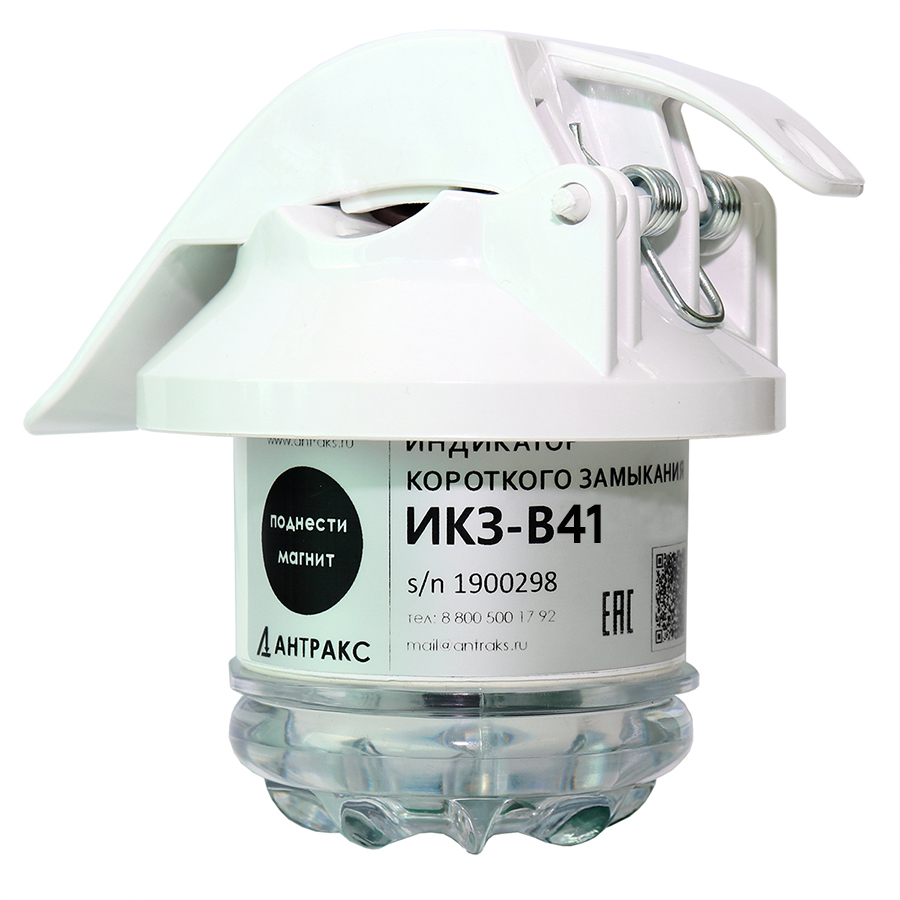

Индикатор короткого замыкания ИКЗ-В41

Линейка индикаторов аварий для линий высокого класса напряжения сформирована для решения всех базовых задач энергетиков. Модель ИКЗ-В41 имеет только визуальную индикацию, удобна для размещения в хорошо просматриваемой зоне, например, на входе воздушных линий в подстанции.

На воздушных линиях высокого класса напряжения для защиты индикаторов от наведенного напряжения используется клетка Фарадея.

Все индикаторы ИКЗ-В42/43Л оснащены радиоканалом ближней связи стандарта Bluetooth Low Energy, позволяющим легко производить настройку и корректировку уставок с любого смартфона с установленным программным обеспечением ППИ-3. Определение состояний высоковольтной линии возможно, как визуально, благодаря светодиодной индикации, размещенной в корпусе устройств, так и с помощью переносного пульта.
Настройку устройств ИКЗ-В42Л и ИКЗ-В43Л так же легко осуществить с помощью Блока связи и передачи информации из Системы мониторинга и управления КОМОРСАН.

Характеристики

Технические характеристики
Класс напряжения воздушных линий	110 кВ
Частота сети	50 Гц
Визуальная индикация	- Мигающие яркие светодиоды с каждой стороны устройства (3 белых сверхъярких светодиода); - Дальность определения до 100 м (в дневное время), до 500 м (в ночное время)
Абсолютный порог срабатывания по току	25 А
Селективность МФЗ	-
Контроль напряжения	+
Локальная связь (пульт)	-
Виды контроля срабатывания	Визуальный
Абсолютный порог срабатывания по току	100, 250, 500, 1000 А
Дифференциальный порог срабатывания по току	25, 100, 200, 500 А
Дифференциальный порог срабатывания по току в %	50%, 100%, 200%
Устойчивость к перегрузке по току	25 кА/ 500 мс
Время анализа аварийного процесса	1 ÷ 200 с
Бланкирование пусковых токов	100 мс, выкл
Настройка таймера сброса	6, 12, 24, 48 часов
Минимальная длительность аварийного процесса	0,02 с
Сброс индикации	- По восстановлению питания; - По таймеру; - Магнитом;
Изменение настроек	10 DIP переключателей
Интеграция со SCADA системами	-
Источник питания	Литиевая батарея (19 Ah)
Срок службы батареи (в режиме ожидания)	8-10 лет
Общее время индикации	> 2000 ч
Наработка на отказ индикатора	Не менее 60 000 ч
Температурный диапазон	- Стандартный от – 40°С до +70°С; - Расширенный от – 60°С до +85°С (по спецзаказу)
Степень защиты индикатора	IP66, IP 68 по ГОСТ 14254-96
Воздействие климатических факторов внешней среды	- Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С; - Устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75); - Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм
Воздействие механических факторов	Соответствует группе исполнения М1 по ГОСТ 17516.1. Является стойким к воздействию галопирования (пляски)
