ГПГ-1,6-11-450А/16-20

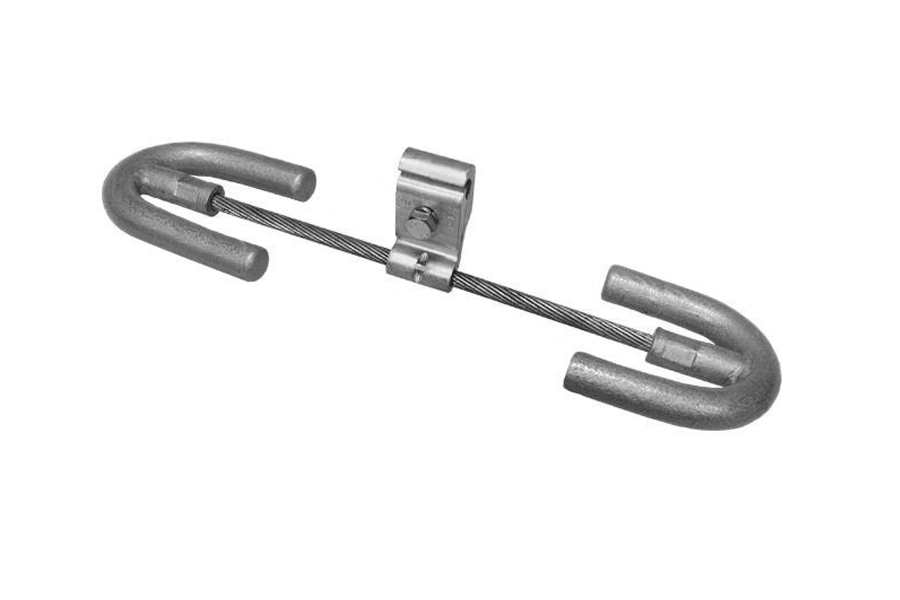

<h2> <span style="font-size: 14px; text-transform: uppercase;">Гаситель вибрации ГПГ-1,6-11-450А/16-20</span></h2> <p> Предназначены для установки на проводах, грозозащитных тросах, самонесущих оптических кабелях связи на линиях электропередачи напряжением 35-750 кВ для предупреждения усталостных разрушений, вызываемых вибрацией.<br> Соответствуют требованиям ГОСТ Р 51177-98. Изготавливаются по ТУ 3449-001-52819896-2010 </p> <p> Гаситель вибрации ГПГ-1,6-11-450А/16-20 предназначен для защиты алюминиевых и сталеалюминиевых проводов и стальных тросов диаметром 9,0-14,0 миллиметров на больших переходах от предупреждения повреждений их от усталостных напряжений, вызываемых вибрацией. </p> <p> Виброгаситель ГПГ-1,6-11-450А/16-20 имеет в составе плашку из немагнитного материала. </p> <p> Преимущества гасителя вибрации типа ГПГ-1,6-11-450А/16-20: </p> <ul> <li>новый узел крепления гасителя вибрации на проводе изготовлен из алюминиевого профиля и имеет монолитную конструкцию, что исключает появление в нем люфтов. Это не позволяет в процессе эксплуатации грузам гасителя вибрации касаться проводов и повреждать их;<br> </li> <li>значительно повышена прочность заделки гасителя вибрации на проводе, что исключает вероятность его «ухода» к центру пролета;<br> </li> <li>новый узел крепления имеет более универсальную плашку, которая функционально перекрывает по две плашки старых гасителей ГПГ-1,6-11-450/16 и ГПГ-1,6-11-450/20;</li> <li>непосредственное опрессование стальных «подковообразных» грузов на тросе демпфера (без применения втулок) многократно повысило прочность заделки грузов и исключило случаи их отрыва в процессе эксплуатации гасителей вибрации.<br> </li> </ul> <p> </p> <p align="center"> </p> <h3> <span style="font-size: 14px; text-transform: uppercase;">Технические характеристики:</span></h3> <table border="1" align="center"> <tbody> <tr> <td style="text-align: center;"> № п/п </td> <td style="text-align: center;"> Наименование </td> <td colspan="4" style="text-align: center;"> Технические характеристики </td> </tr> <tr> <td rowspan="2" style="text-align: center;"> 1 </td> <td style="text-align: center;"> Масса применяемых грузов, кг </td> <td colspan="4" style="text-align: center;"> 0,8; 1,6; 2,4; 3,2; 4,0 </td> </tr> <tr> <td style="text-align: center;"> Линейный размер В, мм (справочная величина) </td> <td colspan="4" style="text-align: center;"> 100; 128; 150; 160; 168 </td> </tr> <tr> <td style="text-align: center;"> 2 </td> <td style="text-align: center;"> Диаметр<br> троса<br> демпфера d, мм </td> <td colspan="4" style="text-align: center;"> 9,1; 11,0; 13,0 </td> </tr> <tr> <td style="text-align: center;"> 3 </td> <td style="text-align: center;"> Условная длина<br> гасителя вибрации L, мм </td> <td colspan="4" style="text-align: center;"> 300; 350; 400; 450; 500; 550; 600; 650 </td> </tr> <tr> <td style="text-align: center;"> 4 </td> <td style="text-align: center;"> Буква </td> <td colspan="4" style="text-align: center;"> Обозначение исполнения конкретной модели гасителя вибрации </td> </tr> <tr> <td rowspan="2" style="text-align: center;"> 5 </td> <td rowspan="2" style="text-align: center;"> № плашки, обозначающий посадочный диаметр<br> провода D,<br> типоразмеры<br> H и L1 </td> <td style="text-align: center;"> № плашки </td> <td style="text-align: center;"> Диаметр D, мм </td> <td style="text-align: center;"> H, мм </td> <td style="text-align: center;"> L1, мм </td> </tr> <tr> <td style="text-align: center;"> 10 – 13 16 – 20 23 – 31 23 – 35 </td> <td style="text-align: center;"> 9,0 – 14,0 14,5 – 20,0 20,1 – 32,0 20,1 – 35,0 </td> <td style="text-align: center;"> 50,0 65,5 85,0 85,0 </td> <td style="text-align: center;"> 45,0 45,0 50,0 50,0<br> <br> </td> </tr> </tbody> </table> <br>
