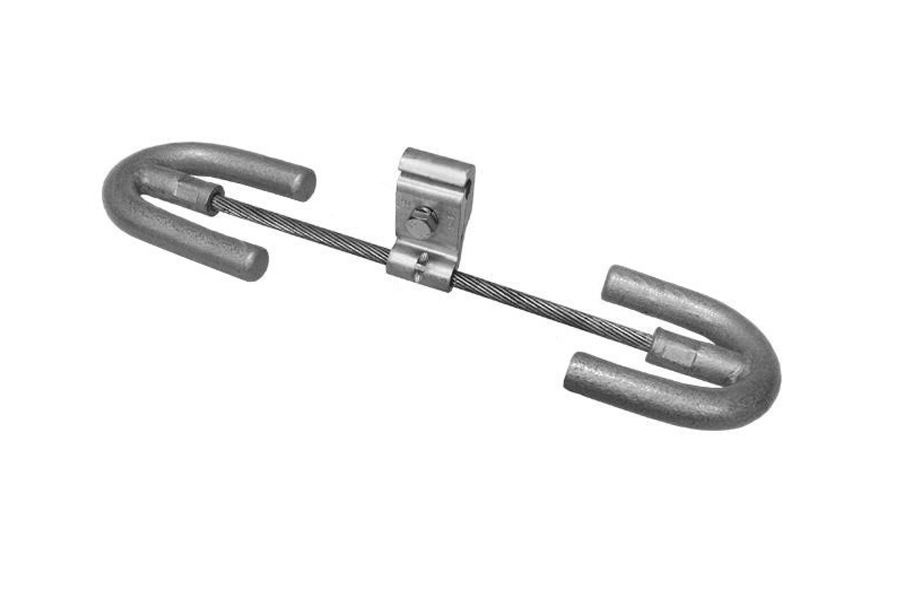

Гаситель вибрации ГПГ-0,8-9,1-350А/23-35
Предназначены для установки на проводах, грозозащитных тросах, самонесущих оптических кабелях связи на линиях электропередачи напряжением 35-750 кВ для предупреждения усталостных разрушений, вызываемых вибрацией.
Соответствуют требованиям ГОСТ Р 51177-98. Изготавливаются по ТУ 3449-001-52819896-2010
Гаситель вибрации ГПГ-0,8-9,1-350А/23-35 предназначен для защиты алюминиевых и сталеалюминиевых проводов и стальных тросов диаметром 20,1-35,0 миллиметров на больших переходах от предупреждения повреждений их от усталостных напряжений, вызываемых вибрацией.
Виброгаситель ГПГ-0,8-9,1-350А/23-35 имеет в составе плашку из немагнитного материала.
Преимущества гасителя вибрации типа ГПГ-0,8-9,1-350А/23-35:
- новый узел крепления гасителя вибрации на проводе изготовлен из алюминиевого профиля и имеет монолитную конструкцию, что исключает появление в нем люфтов. Это не позволяет в процессе эксплуатации грузам гасителя вибрации касаться проводов и повреждать их;
- значительно повышена прочность заделки гасителя вибрации на проводе, что исключает вероятность его «ухода» к центру пролета;
- непосредственное опрессование стальных «подковообразных» грузов на тросе демпфера (без применения втулок) многократно повысило прочность заделки грузов и исключило случаи их отрыва в процессе эксплуатации гасителей вибрации.
Технические характеристики:
| № п/п | Наименование | Технические характеристики | |||
| 1 | Масса применяемых грузов, кг | 0,8; 1,6; 2,4; 3,2; 4,0 | |||
| Линейный размер В, мм (справочная величина) | 100; 128; 150; 160; 168 | ||||
| 2 |
Диаметр троса демпфера d, мм |
9,1; 11,0; 13,0 | |||
| 3 |
Условная длина гасителя вибрации L, мм |
300; 350; 400; 450; 500; 550; 600; 650 | |||
| 4 | Буква А | Обозначение исполнения конкретной модели гасителя вибрации, гиря типа "подкова". | |||
| 5 |
№ плашки, обозначающий посадочный диаметр провода D, типоразмеры H и L1 |
№ плашки | Диаметр D, мм | H, мм | L1, мм |
| 10-13; 16-20; 23-31; 23-35; | 9,0-14,0; 14,5-20,0; 20,1-32,0; 20,1-35,0; | 50,0 65,5 85,0 85,0 | 45,0 45,0 50,0 50,0 | ||
Масса гасителей вибрации в зависимости от массы грузов
| Масса применяемых грузов, кг | Масса гасителя вибрации*, кг |
| 0,8 | 2,07 – 2,15 |
| 1,6 | 3,95 – 4,11 |
| 2,4 | 5,58 – 5,92 |
| 3,2 | 7,48 – 7,60 |
| 4,0 | 8,34 – 8,68 |
| * - Масса конкретного гасителя вибрации зависит также от длины троса (L) и номера плашки. | |
