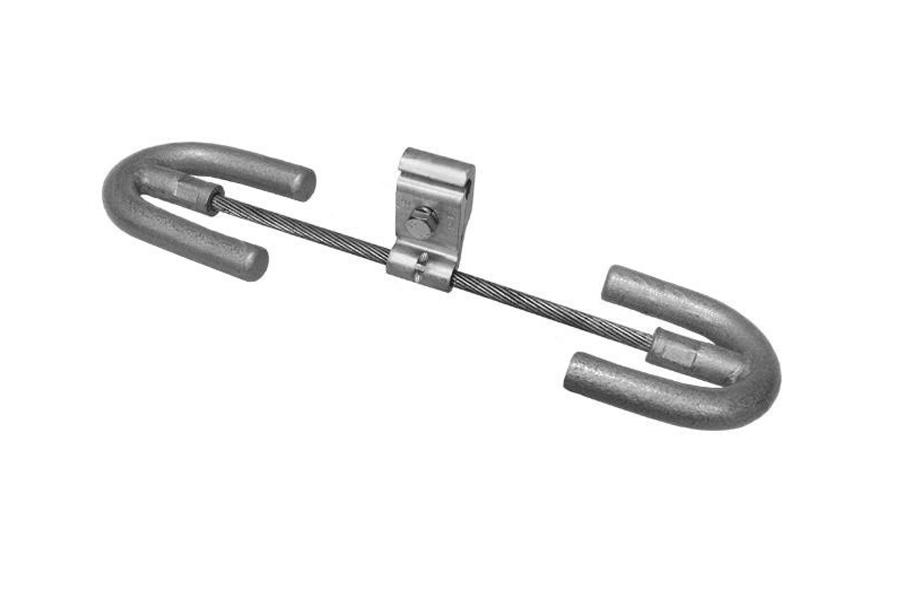

Гаситель вибрации ГПГ-0,8-9,1-300А/23-35
Предназначены для установки на проводах, грозозащитных тросах, самонесущих оптических кабелях связи на линиях электропередачи напряжением 35-750 кВ для предупреждения усталостных разрушений, вызываемых вибрацией.
Соответствуют требованиям ГОСТ Р 51177-98. Изготавливаются по ТУ 3449-001-52819896-2010
Гаситель вибрации ГПГ-0,8-9,1-300А/23-35 предназначен для защиты алюминиевых и сталеалюминиевых проводов и стальных тросов диаметром 20,1-35,0 миллиметров на больших переходах от предупреждения повреждений их от усталостных напряжений, вызываемых вибрацией.
Виброгаситель ГПГ-0,8-9,1-300А/23-35 имеет в составе плашку из немагнитного материала.
Преимущества гасителя вибрации типа ГПГ-0,8-9,1-300А/23-35:
- новый узел крепления гасителя вибрации на проводе изготовлен из алюминиевого профиля и имеет монолитную конструкцию, что исключает появление в нем люфтов. Это не позволяет в процессе эксплуатации грузам гасителя вибрации касаться проводов и повреждать их;
- значительно повышена прочность заделки гасителя вибрации на проводе, что исключает вероятность его «ухода» к центру пролета;
- непосредственное опрессование стальных «подковообразных» грузов на тросе демпфера (без применения втулок) многократно повысило прочность заделки грузов и исключило случаи их отрыва в процессе эксплуатации гасителей вибрации.
Технические характеристики:
|
№ п/п
|
Наименование
|
Технические характеристики
|
|
1
|
Масса применяемых грузов, кг
|
0,8; 1,6; 2,4; 3,2; 4,0
|
|
Линейный размер В, мм (справочная величина)
|
100; 128; 150; 160; 168
|
|
2
|
Диаметр
троса
демпфера d, мм
|
9,1; 11,0; 13,0
|
|
3
|
Условная длина
гасителя вибрации L, мм
|
300; 350; 400; 450; 500; 550; 600; 650
|
|
4
|
Буква А
|
Обозначение исполнения конкретной модели гасителя вибрации, гиря типа "подкова".
|
|
5
|
№ плашки, обозначающий посадочный диаметр
провода D,
типоразмеры
H и L1
|
№ плашки
|
Диаметр D, мм
|
H, мм
|
L1, мм
|
|
10-13; 16-20; 23-31; 23-35;
|
9,0-14,0; 14,5-20,0; 20,1-32,0; 20,1-35,0;
|
50,0 65,5 85,0 85,0
|
45,0 45,0 50,0 50,0
|
Масса гасителей вибрации в зависимости от массы грузов
|
Масса применяемых грузов, кг
|
Масса гасителя вибрации*, кг
|
|
0,8
|
2,07 – 2,15
|
|
1,6
|
3,95 – 4,11
|
|
2,4
|
5,58 – 5,92
|
|
3,2
|
7,48 – 7,60
|
|
4,0
|
8,34 – 8,68
|
|
* - Масса конкретного гасителя вибрации зависит также от длины троса (L) и номера плашки.
|
