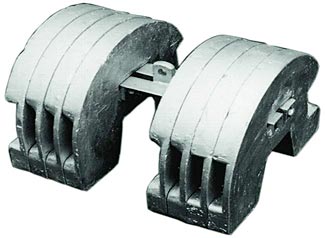

Балласт БЛ-400-5 (200 кг)

Балласт БЛ-400-5 предназначен для предупреждения «подтягивания» провода вверх или слишком большого его отклонения при воздействии ветра на промежуточной опоре ВЛ 110 кВ и выше. Явление «подтягивания» возникает обычно на промежуточной опоре, расположенной во впадине при уменьшении весовой нагрузки, за счет ее перераспределения на соседние опоры, расположенные по уровню несколько выше на местности. Это приводит к изменению соотношения ветровых и весовых нагрузок на гирлянду. Для предотвращения этого к поддерживающему зажиму подвешиваются компенсирующие грузы – балласты, необходимый вес которых определяется расчетом.

Характеристики БЛ-400-5 (200 кг)

Марка балласта	Размеры, мм.			Монтируется с зажимами	Количество грузов на траверсу	Масса, кг.
	А	В	L
БЛ-400-5	425	400	732	ПГН-5-4	50 кг х 4 = 200 кг	215,6

Состав комплекта БЛ-400-5 (200 кг):

1. БЛ-400-5-1 рама — 1 шт.

2. БЛ-400-1-0-1 груз 50 кг — 4 шт;
