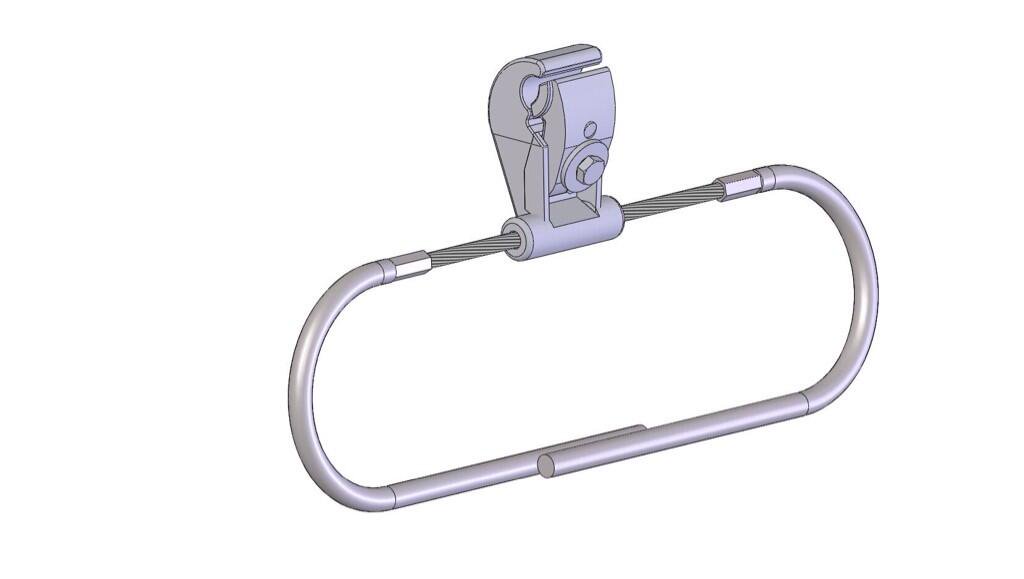

Ограничитель гололедообразования ОГК-5,0-13

Ограничитель гололедообразования и колебаний ОГК-5,0-13 предназначен для защиты одиночных сталеалюминиевых проводов диаметром 22,1-28 мм. и канатов диаметром 28,1-38 мм. от всех видов колебаний и гололеда.

Принцип работы ограничителя заключается в следующем:
- защите от сверхрасчетного гололеда - за счет увеличения жесткости провода на кручение при установке грузов на рычаге (к ним относятся маятниковые гасители), при которых хотя и образуется односторонний гололед, но он меньше по массе цилиндрического гололеда;
- защите от пляски проводов - за счет неравномерной установки гасителей в пролете, вследствие чего гололед откладывается в подпролетах разной формы и с разными аэродинамическими характеристиками, а также за счет использования грузов как гасителей пляски маятникового типа;
- защите от вибрации - за счет использования в техническом решении ограничителей конструктивных элементов гасителя вибрации.

Плашки:
1 - для диаметра провода от 9,0 до 15,0 мм,
2 - для диаметра провода от 15,1 до 22,0 мм,
3 - для диаметра провода от 22,1 до 29,0 мм,
4 - для диаметра провода от 29,1 до 38,0 мм

ТУ 3449-006-00113483-2002

Марка ограничителя	Диаметр провода / каната, мм	Марка провода, каната	Марка зажима для провода / каната	Диапазон частот для данного типа провода и каната, Гц	Габаритные размеры, мм			Масса груза, кг.
					d	D	R
ОГК-5,0-13	22,1-28 / 28,1-38	АС-150/34; АС-185/24; АС-185/29; АС-185/43; АС-205/27; АС-240/32; АС-240/39	2/3	8-50	11	24	100	2,5
