Ограничители гололедообразования ОГК
Бренд: МЗВА
В наличии

ОГК-3,9/3,1-13-16/20

цена по запросу
Заказать товар
Задать вопрос
Наша организация работает только с юридическими лицами, с НДС

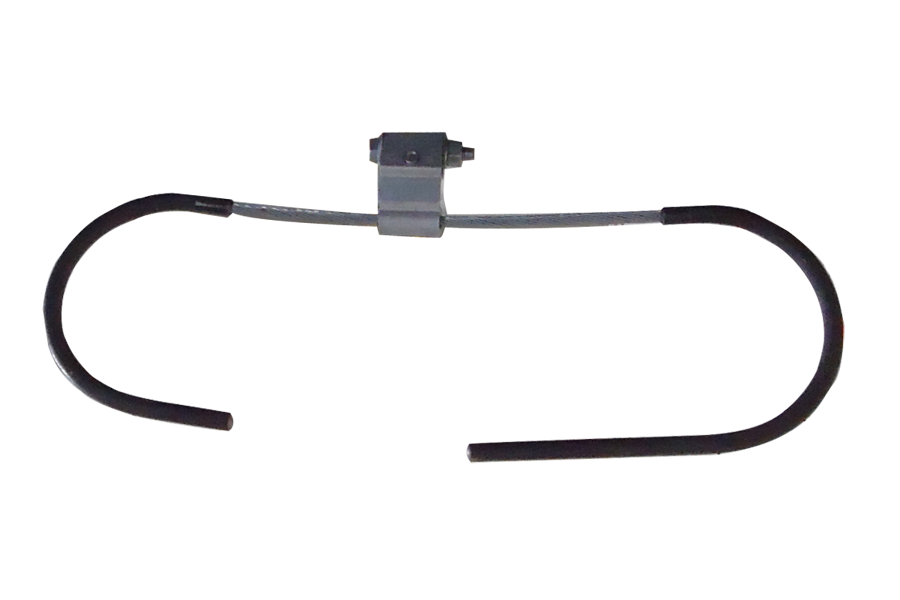

Ограничитель гололедообразования и колебаний ОГК-3,9/3,1-13-16/20

Предназначены для уменьшения массы гололеда на проводах, тросах и оптических кабелях связи на ВЛ, уменьшения вероятности возникновения пляски, а также гашения вибрации, вызванной ветром.
Изготавливаются по ТУ 3449-001-52819896-2010.

№ Марка ОГК Основные размеры, мм Масса, кг
Диапазон диаметров проводов и тросов, d1 L* Н* B d R D Груза ОГК
Мин. Макс.
1 2
1 ОГК-0,55/0,45-9,1-10/13 9, 0 14,0 538 216 45 9,1 65 14 0,55 0,45 1,3
2 ОГК-0,55/0,45-9,1-16/20 14,5 20,0 221 45 0,55 0,45 1,3
3 ОГК-0,55/0,45-9,1-23/31 20,1 32,0 227 50 0,55 0,45 1,35
4 ОГК-1,7/1,3-11-10/13 9, 0 14,0 716 244 45 11,0 100 18 1,7 1,3 3,4
5 ОГК-1,7/1,3-11-16/20 14,5 20,0 249 45 1,7 1,3 3,4
6 ОГК-1,7/1,3-11-23/31 20,1 32,0 257 50 1,7 1,3 3,45
7 ОГК-2,8/2,3-13-16/20 14,5 20,0 670 300 50 13,0 100 24 2,8 2,2 5,65
8 ОГК-2,8/2,3-13-23/31 20,1 32,0 670 300 50 13,0 100 24 2,8 2,2 5,7
9 ОГК-3,9/3,1-13-16/20 14,5 20,0 695 310 50 13,0 100 28 3,9 3,1 7,75
10 ОГК-3,9/3,1-13-23/31 20,1 32,0 695 310 50 13,0 100 28 3,9 3,1 7,8
* размеры для справок

Рекомендуемые диапазоны диаметров проводов (тросов, кабелей)

№ Марка ограничителя Диаметр провода (троса) , мм
1 ОГК-0,55/0,45 9,0-21,0
2 ОГК-1,7/1,3 9,0-28,0
3 ОГК-2,8/2,3-13 21,1-35,0
4 ОГК-3,9/3,1-13 28,1-35,0
