Ограничители гололедообразования ОГК
В наличии
ОГК-3,0-11
Заказать товар
Задать вопрос
Наша организация работает только с юридическими лицами, с НДС
Стоимость зависит от объема заказа и рассчитывается индивидуально
Самовывоз:
Москва, ул. Василия Петушкова, 3с12
Бесплатная доставка до терминала транспортной компании в Москве

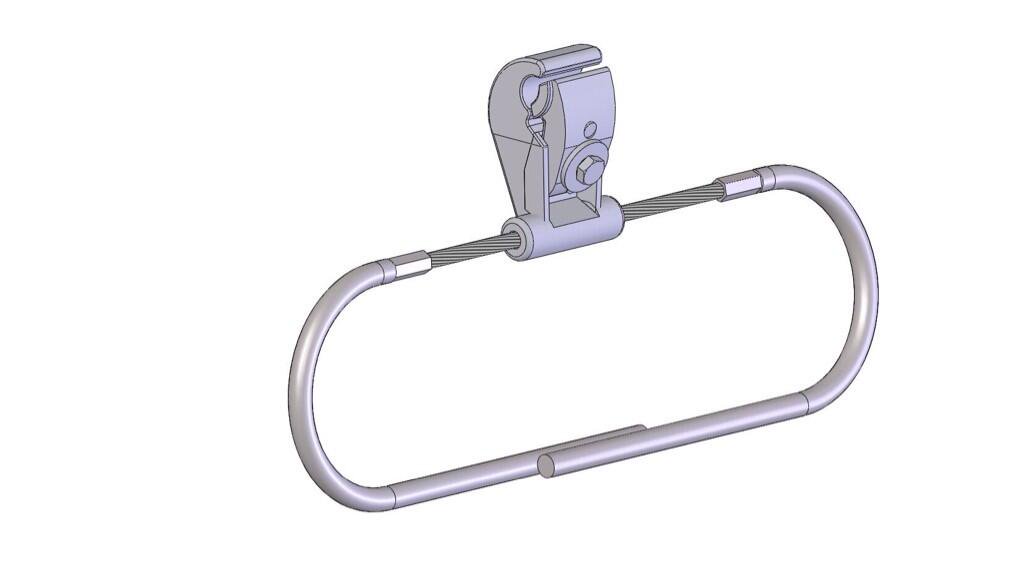

Ограничитель гололедообразования ОГК-3,0-11
Ограничитель гололедообразования и колебаний ОГК-3,0-11 предназначен для защиты одиночных сталеалюминиевых проводов диаметром 7,8-21 мм. и канатов диаметром 21,1-28 мм. от всех видов колебаний и гололеда.
ТУ 3449-006-00113483-2002
Принцип работы ограничителя заключается в следующем:
- защите от сверхрасчетного гололеда - за счет увеличения жесткости провода на кручение при установке грузов на рычаге (к ним относятся маятниковые гасители), при которых хотя и образуется односторонний гололед, но он меньше по массе цилиндрического гололеда;
- защите от пляски проводов - за счет неравномерной установки гасителей в пролете, вследствие чего гололед откладывается в подпролетах разной формы и с разными аэродинамическими характеристиками, а также за счет использования грузов как гасителей пляски маятникового типа;
- защите от вибрации - за счет использования в техническом решении ограничителей конструктивных элементов гасителя вибрации.
Плашки:
- для диаметра провода от 9,0 до 15,0 мм,
- для диаметра провода от 15,1 до 22,0 мм,
- для диаметра провода от 22,1 до 29,0 мм,
- для диаметра провода от 29,1 до 38,0 мм
характеристики ОГК-3,0-11
Марка ограничителя
|
Диаметр провода / каната, мм
|
Марка провода, каната
|
Марка зажима для провода / каната
|
Диапазон частот для данного типа провода и каната, Гц
|
Габаритные размеры, мм
|
Масса груза, кг.
|
d
|
D
|
R
|
ОГК-3,0-11
|
7,8-21 /
21,1-28
|
АС-95/16;
АС-70/72;
АС-120/19;
АС-120/27;
АС-150/19;
АС-150/24;
|
1/2
|
10-55
|
11
|
18
|
100
|
1,5
|
Задать вопрос
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Заявки принимаются так же по электронной почте
info@lep-snab.ru
ОГК-3,0-11
<h2> <span style="font-size: 14px; text-transform: uppercase;">Ограничитель гололедообразования ОГК-3,0-11</span></h2>
Ограничитель гололедообразования и колебаний ОГК-3,0-11 предназначен для защиты одиночных сталеалюминиевых проводов диаметром 7,8-21 мм. и канатов диаметром 21,1-28 мм. от всех видов колебаний и гололеда.<br>
ТУ 3449-006-00113483-2002<br>
<br>
Принцип работы ограничителя заключается в следующем: <br>
<ul>
<li>защите от сверхрасчетного гололеда - за счет увеличения жесткости провода на кручение при установке грузов на рычаге (к ним относятся маятниковые гасители), при которых хотя и образуется односторонний гололед, но он меньше по массе цилиндрического гололеда; </li>
<li>защите от пляски проводов - за счет неравномерной установки гасителей в пролете, вследствие чего гололед откладывается в подпролетах разной формы и с разными аэродинамическими характеристиками, а также за счет использования грузов как гасителей пляски маятникового типа; </li>
<li>защите от вибрации - за счет использования в техническом решении ограничителей конструктивных элементов гасителя вибрации.</li>
</ul>
<br>
Плашки: <br>
<ol>
<li>для диаметра провода от 9,0 до 15,0 мм,</li>
<li>для диаметра провода от 15,1 до 22,0 мм, </li>
<li>для диаметра провода от 22,1 до 29,0 мм, </li>
<li>для диаметра провода от 29,1 до 38,0 мм </li>
</ol>
<br>
<h4> <span style="font-size: 14px; text-transform: uppercase;">характеристики ОГК-3,0-11</span></h4>
<table border="1" align="center" cellpadding="2" cellspacing="0">
<tbody>
<tr>
<td rowspan="2" align="center">
Марка ограничителя<br>
</td>
<td rowspan="2" align="center">
Диаметр провода / каната, мм<br>
</td>
<td rowspan="2" align="center">
Марка провода, каната<br>
</td>
<td rowspan="2" align="center">
Марка зажима для провода / каната<br>
</td>
<td rowspan="2" align="center">
Диапазон частот для данного типа провода и каната, Гц<br>
</td>
<td colspan="3" align="center">
Габаритные размеры, мм<br>
</td>
<td rowspan="2" align="center">
Масса груза, кг.<br>
</td>
</tr>
<tr>
<td align="center">
d<br>
</td>
<td align="center">
D<br>
</td>
<td align="center">
R<br>
</td>
</tr>
<tr>
<td align="center">
ОГК-3,0-11<br>
</td>
<td align="center">
7,8-21 /<br>
21,1-28<br>
</td>
<td align="center">
<p>
АС-95/16;<br>
АС-70/72;<br>
АС-120/19;<br>
АС-120/27;<br>
АС-150/19;<br>
АС-150/24;
</p>
</td>
<td align="center">
1/2<br>
</td>
<td align="center">
10-55<br>
</td>
<td align="center">
11<br>
</td>
<td align="center">
18<br>
</td>
<td align="center">
100<br>
</td>
<td align="center">
1,5<br>
<br>
</td>
</tr>
</tbody>
</table>
