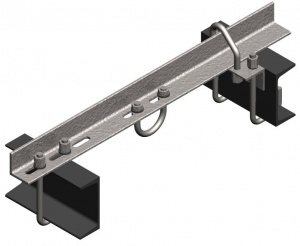

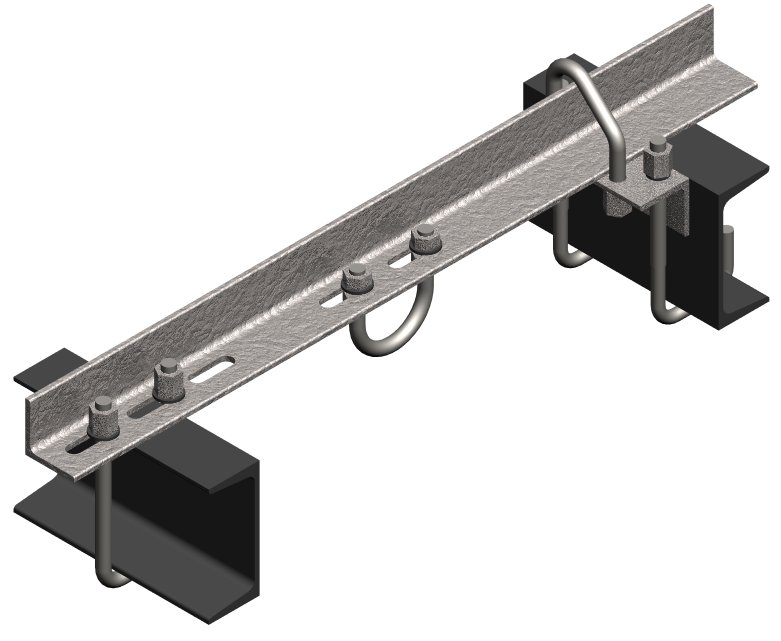

<h3> <span style="font-size: 14px; text-transform: uppercase;">узел поддерживающий УП.Ш(2)-2200</span></h3> Узлы поддерживающие серии УП.Ш(2) предназначены для промежуточного крепления подвесок ОКСН к опорам ЛЭП.<br> Узлы устанавливаются на определённую проектом траверсу металлической решётчатой либо железобетонной опоры по ходу ВОЛС-ВЛ. Крепление осуществляется к поясам траверсы на расстоянии 0,35 – 0,4м от ствола опоры. Входящие в состав скоба и крюки, позволяют крепить узел к швеллеру с номером от 8 до 12. Для крепления ОКСН в зажиме к узлу, производитель рекомендует использовать подвеску ПП.К(1) или ПП.Л(1).<br> <br> Узлы данной серии имеют индекс (700; 1200; 1700; 2200), обозначающий длину балки в миллиметрах. Использование в составе узлов балок различной длины, позволяет существенно расширить диапазон установочных размеров без излишнего увеличения массы изделия.<br> <br> На промежуточную опору устанавливается один узел данной серии.<br> <br> Разрушающая нагрузка узлов данной серии - 40кН.<br> <br> Данные узлы рекомендуются к использованию в тех случаях, когда необходимо равномерно распределить между несущими элементами (поясами) траверсы вертикальную нагрузку от веса кабеля (свободного от гололёда или с гололёдом), зажима, а также от веса гасителей вибрации, если они были установлены.<br>
