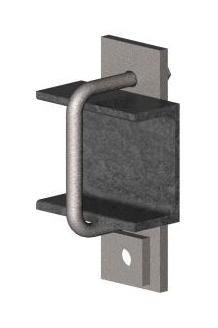

УП.Ш(1)-120

<h3> <span style="font-size: 14px; text-transform: uppercase;">Узел поддерживающий УП.Ш(1)-120</span></h3> Узлы УП.Ш(1) устанавливаются на поясной швеллер определённой проектом траверсы металлической решётчатой либо железобетонной опоры на расстоянии 0,35 – 0,4м от ствола. Для крепления ОКСН в зажиме к узлу, производитель рекомендует использовать подвеску ПП.К(2) или ПП.Л(2).<br> <br> В линейке узлов УН.Ш(1) представлены 8 модификаций, для крепления к швеллеру с номером от 8 до 22.<br> <br> На промежуточную опору устанавливается один узел данной серии.<br> <br> Разрушающая нагрузка узлов данной серии- 40 кН.<br> <br> <table align="center" border="1"> <tbody> <tr> <td> <p align="CENTER"> № </p> </td> <td> <p align="CENTER"> Наименование </p> </td> <td> <p align="CENTER"> Межцентровое расстояние (b), мм </p> </td> <td> <p align="CENTER"> Размер (h), мм </p> </td> <td> <p align="CENTER"> № швеллера </p> </td> <td> <p align="CENTER"> Вес, кг </p> </td> <td rowspan="5"> <br> <br> <br> <br> <br> </td> <td> <p align="CENTER"> № </p> </td> <td> <p align="CENTER"> Наименование </p> </td> <td> <p align="CENTER"> Межцентровое расстояние (b), мм </p> </td> <td> <p align="CENTER"> Размер (h), мм </p> </td> <td> <p align="CENTER"> № швеллера </p> </td> <td> <p align="CENTER"> Вес, кг </p> </td> </tr> <tr bgcolor="#FFFFFF"> <td> <p align="CENTER"> 1 </p> </td> <td bgcolor="WHITE"> <p align="left"> УП.Ш(1)-80 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 95 </p> </td> <td bgcolor="WHITE"> <p bgcolor="WHITE" align="CENTER"> 75 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 8 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 0,87 </p> </td> <td> <p align="CENTER"> 5 </p> </td> <td bgcolor="WHITE"> <p align="left"> УП.Ш(1)-160 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 175 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 105 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 16 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 1,23 </p> </td> </tr> <tr bgcolor="#FFFFFF"> <td> <p align="CENTER"> 2 </p> </td> <td bgcolor="WHITE"> <p align="left"> УП.Ш(1)-100 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 115 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 80 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 10 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 0,97 </p> </td> <td> <p align="CENTER"> 6 </p> </td> <td bgcolor="WHITE"> <p align="left"> УП.Ш(1)-180 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 195 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 110 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 18 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 1,32 </p> </td> </tr> <tr bgcolor="#FFFFFF"> <td> <p align="CENTER"> 3 </p> </td> <td bgcolor="WHITE"> <p align="left"> УП.Ш(1)-120 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 140 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 85 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 12 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 1,06 </p> </td> <td> <p align="CENTER"> 7 </p> </td> <td bgcolor="WHITE"> <p align="left"> УП.Ш(1)-200 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 215 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 115 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 20 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 1,41 </p> </td> </tr> <tr bgcolor="#FFFFFF"> <td> <p align="CENTER"> 4 </p> </td> <td bgcolor="WHITE"> <p align="left"> УП.Ш(1)-140 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 155 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 95 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 14 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 1,15 </p> </td> <td> <p align="CENTER"> 8 </p> </td> <td bgcolor="WHITE"> <p align="left"> УП.Ш(1)-220 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 235 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 120 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 22 </p> </td> <td bgcolor="WHITE"> <p align="CENTER"> 1,49 </p> <br> <br> </td> </tr> </tbody> </table>
