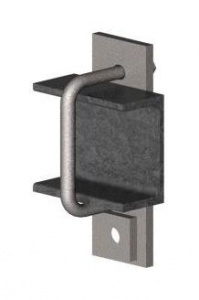

УНШ(1)-220

УНШ(1)-220

<h3> <span style="font-size: 14px; text-transform: uppercase;">УНШ(1)-220</span></h3> <br> Узлы натяжные серии УН.Ш(1) предназначены для одностороннего анкерного крепления подвески ОКСН к опорам ЛЭП. <br> Узлы устанавливаются на поясной уголок определённой проектом траверсы металлической решетчатой либо железобетонной опоры на расстоянии 0,35 – 0,4 м от ствола. <br> При этом пояс траверсы должен иметь необходимый запас прочности. <br> Для крепления ОКСН в зажиме к узлу, производитель рекомендует использовать регулируемые подвески НП.Г(2) и НП.У(2) и нерегулируемую подвеску НП.Г(1). <br> Для повышения надёжности крепления, возможно использование в составе подвески стандартной сцепной арматуры 7-тонного ряда, соединённой в определённой проектом последовательности. В линейке узлов УН.Ш(1) представлены 8 модификаций, для крепления к швеллеру с номером от 8 до 22. <br> На анкерные опоры устанавливается по два узла данной серии. <br> На концевых опорах или при спуске ОКСН в грунт, на опору устанавливается по одному узлу данной серии. <br>  Разрушающая нагрузка узла 70кН. <br> <br> <h4> <span style="font-size: 14px; text-transform: uppercase;">характеристики УН.Ш(1)-220</span></h4> <table align="center" border="1" cellpadding="0" cellspacing="0"> <tbody> <tr bgcolor="#C0C0C0"> <td> <p align="center"> № </p> </td> <td> <p align="center"> Наименование </p> </td> <td> <p align="center"> Межцентровое расстояние (b), мм </p> </td> <td> <p align="center"> Размер (h), мм </p> </td> <td> <p align="center"> № швеллера </p> </td> <td> <p align="center"> Вес, кг </p> </td> </tr> <tr bgcolor="WHITE"> <td> <p> 1 </p> </td> <td> <p style="text-align: center;"> УН.Ш(1)-80 </p> </td> <td> <p align="center"> 85 </p> </td> <td> <p align="center"> 115 </p> </td> <td> <p align="center"> 8 </p> </td> <td> <p align="center"> 1,72 </p> </td> </tr> <tr bgcolor="WHITE"> <td> <p> 2 </p> </td> <td> <p align="center"> УН.Ш(1)-100 </p> </td> <td> <p align="center"> 85 </p> </td> <td> <p align="center"> 135 </p> </td> <td> <p align="center"> 10 </p> </td> <td> <p align="center"> 1,79 </p> </td> </tr> <tr bgcolor="WHITE"> <td> <p> 3 </p> </td> <td> <p align="center"> УН.Ш(1)-120 </p> </td> <td> <p align="center"> 85 </p> </td> <td> <p align="center"> 155 </p> </td> <td> <p align="center"> 12 </p> </td> <td> <p align="center"> 1,86 </p> </td> </tr> <tr bgcolor="WHITE"> <td> <p> 4 </p> </td> <td> <p align="center"> УН.Ш(1)-140 </p> </td> <td> <p align="center"> 85 </p> </td> <td> <p align="center"> 175 </p> </td> <td> <p align="center"> 14 </p> </td> <td> <p align="center"> 1,92 </p> </td> </tr> <tr bgcolor="WHITE"> <td> <p> 5 </p> </td> <td> <p align="center"> УН.Ш(1)-160 </p> </td> <td> <p align="center"> 85 </p> </td> <td> <p align="center"> 195 </p> </td> <td> <p align="center"> 16 </p> </td> <td> <p align="center"> 2,00 </p> </td> </tr> <tr bgcolor="WHITE"> <td> <p> 6 </p> </td> <td> <p align="center"> УН.Ш(1)-180 </p> </td> <td> <p align="center"> 105 </p> </td> <td> <p align="center"> 215 </p> </td> <td> <p align="center"> 18 </p> </td> <td> <p align="center"> 2,16 </p> </td> </tr> <tr bgcolor="WHITE"> <td> <p> 7 </p> </td> <td> <p align="center"> УН.Ш(1)-200 </p> </td> <td> <p align="center"> 105 </p> </td> <td> <p align="center"> 235 </p> </td> <td> <p align="center"> 20 </p> </td> <td> <p align="center"> 2,24 </p> </td> </tr> <tr bgcolor="WHITE"> <td> <p> 8 </p> </td> <td> <p align="center"> УН.Ш(1)-220 </p> </td> <td> <p align="center"> 105 </p> </td> <td> <p align="center"> 255 </p> </td> <td> <p align="center"> 22 </p> </td> <td> <p align="center"> 2,30 </p> <br> </td> </tr> </tbody> </table>
