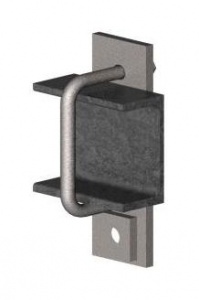

Узел натяжной УНШ(1)-140

Узлы крепления

Бренд: Спектрум Групп

В наличии

УНШ(1)-140

цена по запросу

Заказать товар
Задать вопрос

Наша организация работает только с юридическими лицами, с НДС

УНШ(1)-140

Узлы натяжные серии УН.Ш(1) предназначены для одностороннего анкерного крепления подвески ОКСН к опорам ЛЭП.
Узлы устанавливаются на поясной уголок определённой проектом траверсы металлической решетчатой либо железобетонной опоры на расстоянии 0,35 – 0,4 м от ствола.
При этом пояс траверсы должен иметь необходимый запас прочности.
Для крепления ОКСН в зажиме к узлу, производитель рекомендует использовать регулируемые подвески НП.Г(2) и НП.У(2) и нерегулируемую подвеску НП.Г(1).
Для повышения надёжности крепления, возможно использование в составе подвески стандартной сцепной арматуры 7-тонного ряда, соединённой в определённой проектом последовательности. В линейке узлов УН.Ш(1) представлены 8 модификаций, для крепления к швеллеру с номером от 8 до 22.
На анкерные опоры устанавливается по два узла данной серии.
На концевых опорах или при спуске ОКСН в грунт, на опору устанавливается по одному узлу данной серии.
Разрушающая нагрузка узла 70кН.

характеристики УН.Ш(1)-140

№	Наименование	Межцентровое расстояние (b), мм	Размер (h), мм	№ швеллера	Вес, кг
1	УН.Ш(1)-80	85	115	8	1,72
2	УН.Ш(1)-100	85	135	10	1,79
3	УН.Ш(1)-120	85	155	12	1,86
4	УН.Ш(1)-140	85	175	14	1,92
5	УН.Ш(1)-160	85	195	16	2,00
6	УН.Ш(1)-180	105	215	18	2,16
7	УН.Ш(1)-200	105	235	20	2,24
8	УН.Ш(1)-220	105	255	22	2,30
