УН.Ш(1)-100

УН.Ш(1)-100

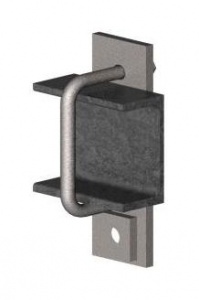

<h3> <span style="font-size: 14px; text-transform: uppercase;">УН.Ш(1)-100 узел натяжной </span></h3> Узлы натяжные серии УН.Ш(1) предназначены для одностороннего анкерного крепления подвески ОКСН к опорам ЛЭП.<br> <br> Узлы устанавливаются на поясной уголок определённой проектом траверсы металлической решетчатой либо железобетонной опоры на расстоянии 0,35 – 0,4 м от ствола. При этом пояс траверсы должен иметь необходимый запас прочности. Для крепления ОКСН в зажиме к узлу, производитель рекомендует использовать регулируемые подвески НП.Г(2) и НП.У(2) и нерегулируемую подвеску НП.Г(1). Для повышения надёжности крепления, возможно использование в составе подвески стандартной сцепной арматуры 7-тонного ряда, соединённой в определённой проектом последовательности.<br> <br> <h4> <span style="font-size: 14px; text-transform: uppercase;">Характеристики УН.Ш(1)-100</span></h4> <table align="center" border="1" cellpadding="0" cellspacing="0" class="table"> <tbody> <tr bgcolor="#C0C0C0"> <td> <p align="center"> № </p> </td> <td> <p align="center"> Наименование </p> </td> <td> <p align="center"> Межцентровое расстояние (b), мм </p> </td> <td> <p align="center"> Размер (h), мм </p> </td> <td> <p align="center"> № швеллера </p> </td> <td> <p align="center"> Вес, кг </p> </td> </tr> <tr bgcolor="WHITE"> <td> <p> 1 </p> </td> <td> <p> УН.Ш(1)-100 </p> </td> <td> <p align="center"> 85 </p> </td> <td> <p align="center"> 135 </p> </td> <td> <p align="center"> 10 </p> </td> <td> <p align="center"> 1,79 </p> </td> </tr> </tbody> </table> <br> В линейке узлов УН.Ш(1) представлены 8 модификаций, для крепления к швеллеру с номером от 8 до 22.<br> <br> На анкерные опоры устанавливается по два узла данной серии. На концевых опорах или при спуске ОКСН в грунт, на опору устанавливается по одному узлу данной серии.<br> <br> Разрушающая нагрузка узла 70 кН<br>
