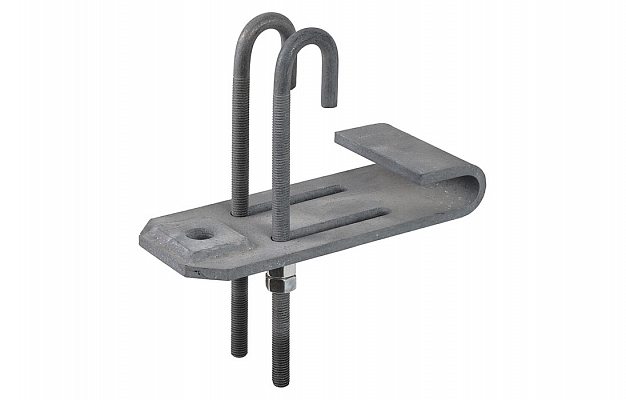

Узел крепления УН(У)-125

Узлы крепления натяжные УН(У) предназначены для одностороннего анкерного крепления ОКСН к металлическим решётчатым опорам ВЛ.
Узлы данной серии рекомендуются для установки на анкерных опорах в пролётах средней и малой длины, а также на муфтовых опорах, где организовано соединение строительных длин ОКСН или ответвление кабеля от магистральной ВОЛС-ВЛ.

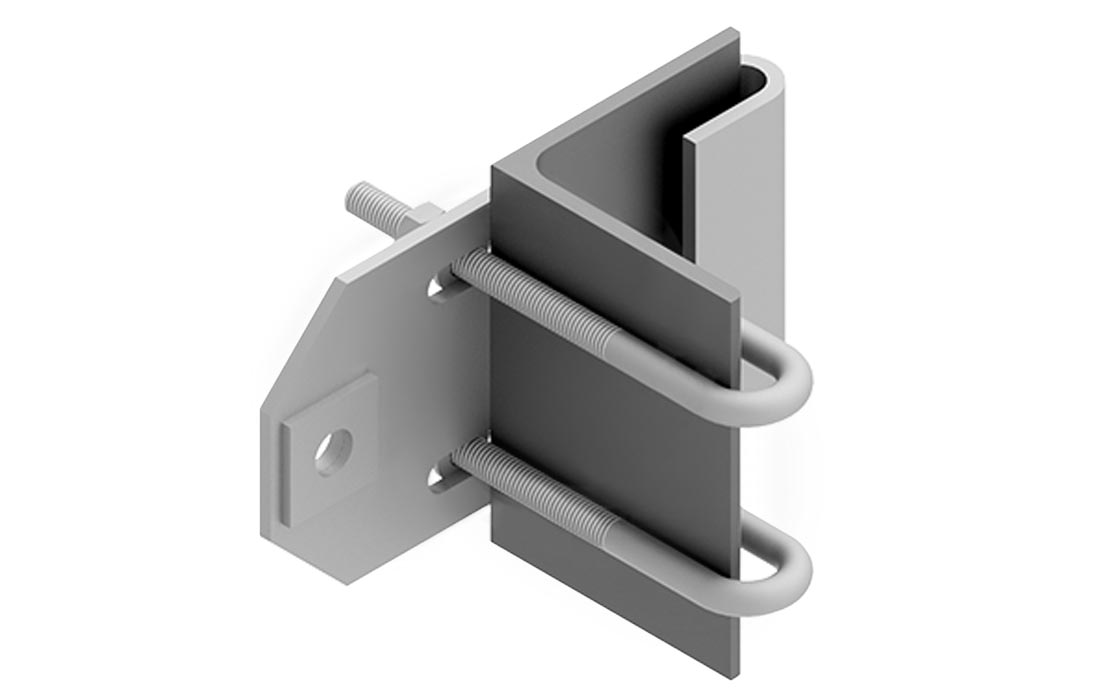

Узлы устанавливаются на поясные уголки ствола опоры в определённом проектом месте.

В линейке узлов УН(У) представлены 2 модификации:

• с индексом 125, для крепления к траверсе с полкой от 63 до 125 мм;
• с индексом 200, для крепления к траверсе с полкой от 140 до 200 мм .

   На анкерные опоры устанавливается по два узла данной серии. На концевых опорах или при спуске ОКСН в грунт, на опору устанавливается по одному узлу данной серии.

•    Разрушающая нагрузка узла 70 кН.
