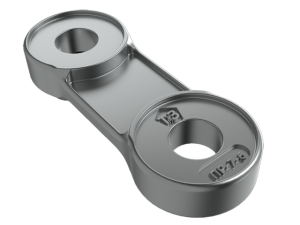

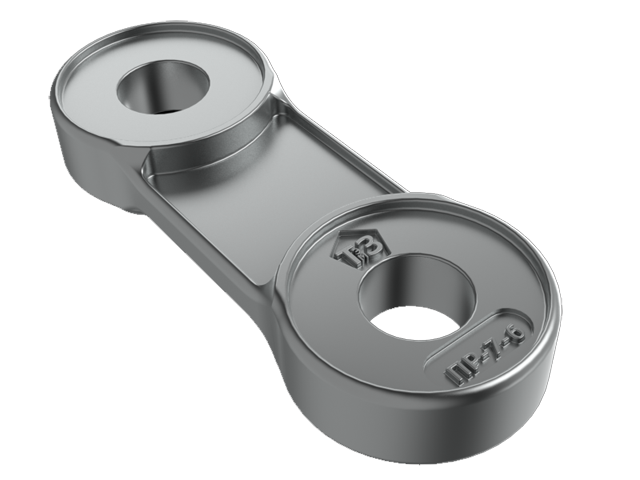

Звенья промежуточные прямые типа ПР

Бренд: ТЗВА

В наличии

Для удлинения изолирующих подвесок.

Звенья промежуточные соответствуют требованиям ТУ 3449-038-84716711-2009

цена по запросу

Заказать товар
Задать вопрос

Наша организация работает только с юридическими лицами, с НДС

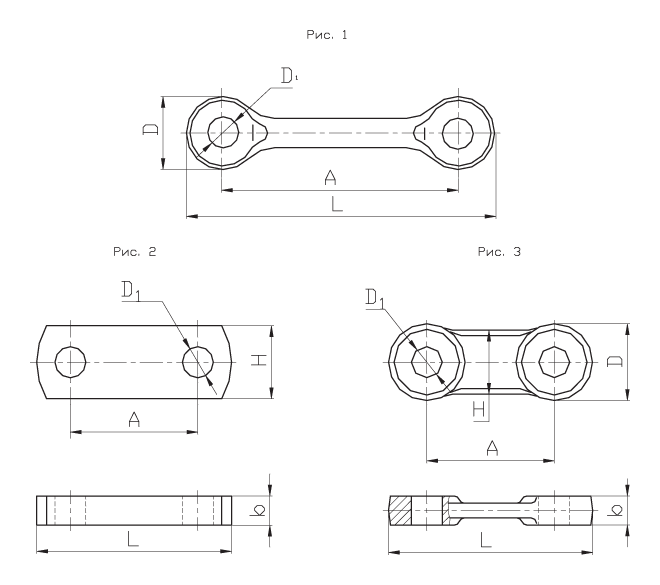

Марка звена	Рис.	Размеры, мм						Масса, кг	Разрушающая нагрузка Р, кН (т.с.), не менее
Марка звена	Рис.	A	b	D	D₁	H	L	Масса, кг	Разрушающая нагрузка Р, кН (т.с.), не менее
ПР-4-1А	2 ,3	45	14	32	15	7	77	0,2	40 (4)
ПР-7-6	2, 3	70	16	42	17	40	112	0,44	70 (7)
ПР-7-6В	1	130	16	40	17	16	170	0,43	70 (7)
ПР-10-6В	1	130	18	40	19	18	170	0,45	100 (10)
ПР-12-6	2, 3	85	22	51	23	50	136	0,94	120 (12)
ПР-12-6В	1	140	22	48	23	22	188	0,74	120 (12)
ПР-16-6	2, 3	100	25	51	26	55	156	1,36	160 (16)
ПР-16-6В	1	150	25	52	26	24	202	0,91	160 (16)
ПР-21-6В	1	150	28	60	29	28	210	1,30	210 (21)
ПР-25-6В	1	200	32	66	34	30	266	2,00	250 (25)
ПР-30-6В	1	200	36	72	38	36	272	2,50	300 (30)
ПР-35-6В	1	250	38	80	40	36	330	3,60	350 (35)
ПР-45-6В	1	250	40	86	42	40	336	4,10	450 (45)
ПР-53-6В	1	250	42	95	44	42	345	5,40	530 (53)
ПР-60-6В	1	250	45	100	47	48	350	6,50	600 (60)
ПР-75-6В	1	250	50	110	52	53	360	8,20	750 (75)
ПР-90-6В	1	300	56	120	58	56	420	11,20	900 (90)
ПР-110-6В	1	300	60	135	62	63	435	15,00	1100 (110)
ПР-21-6	2	105	28	-	29	60	163	1,75	210 (21)
ПР-25-6	2	110	32	-	34	65	174	2,35	250 (25)
ПР-30-6	2	130	36	-	38	70	200	3,24	300 (30)
ПР-35-6	2	140	38	-	40	75	216	4,0	350 (35)
ПР-45-6	2	150	40	-	42	85	236	5,3	450 (45)
ПР-53-6	2	165	42	-	44	90	259	6,38	530 (53)
ПР-60-6	2	185	45	-	47	95	292	8,9	600 (60)
ПР-75-6	2	195	50	-	52	105	313	11,6	750 (75)
ПР-90-6	2	215	56	-	58	115	344	14,87	900 (90)
ПР-110-6	2	240	60	-	62	130	380	20,0	1100 (110)
ПР-120-1	1	300	65	145	67	65	445	15,0	1200 (120)
ПР-120-6	2	260	65	-	67	150	420	29,6	1200 (120)
ПР-135-1	1	350	70	160	72	70	510	20,4	1350 (135)
ПР-270-1	1	500	108	250	111	108	750	60,7	1200 (120)

Задать вопрос

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Заявки принимаются так же по электронной почте info@lep-snab.ru

Характеристики

Цена	цена по запросу
Бренд	ТЗВА
Тип	звено промежуточное прямое

ПР-110-6В
