Звено промежуточное переходное трехлапчатое ПРТ-7/4-1А

Звено промежуточное ПРТ-7/4-1А предназначено для обеспечения перехода от арматуры одного ряда нагрузок к другому:

• со стороны однолапчатой проушины — 7-тонного ряда (70 кН),
• со стороны двухлапчатой проушины — 4-тонного ряда (40 кН).

Конструктивно промзвено ПРТ-7/4-1А состоит из двух пластин, имеющих перегиб. Ввиду этого, при симметричном расположении, пластина одной стороны звена образуется однолапчатая проушина, а с другой стороны пластины, соединенные пальцем с гайкой и шплинтом, образуют двухлапчатую проушину.
Звенья соответствуют требованиям ТУ 3449-038-84716711-2009

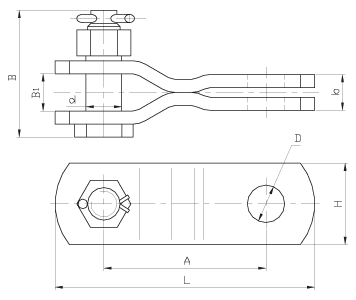

характеристики ПРТ-7/4-1А

Марка звена	Размеры, мм								Масса, кг	Разрушающая нагрузка Р, кН (т.с.), не менее
	A	B	B1	b	d	D	L	H
ПРТ-7/4-1А	75	56	15	16	14	17	112	32	0,29	40 (4)
