Звено промежуточное переходное трехлапчатое ПРТ-7/21-2

Звено промежуточное ПРТ-7/21-2 предназначено для обеспечения перехода от арматуры одного ряда нагрузок к другому:

со стороны однолапчатой проушины — 7-тонного ряда (70 кН),
со стороны двухлапчатой проушины — 21-тонного ряда (210 кН).

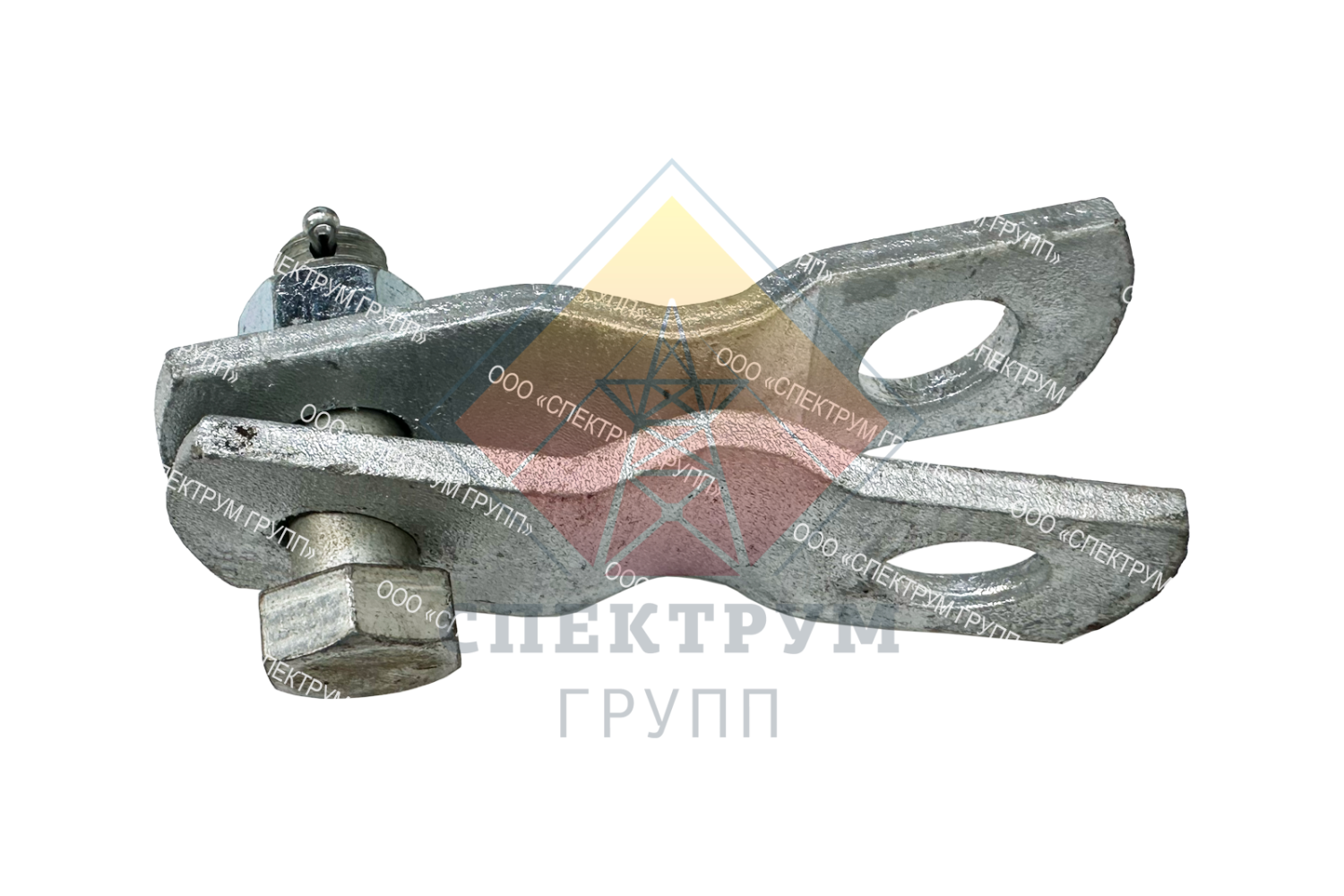

Конструктивно промзвено ПРТ-7/21-2 состоит из двух пластин, имеющих перегиб. Ввиду этого, при симметричном расположении, пластина одной стороны звена образуется однолапчатая проушина, а с другой стороны пластины, соединенные пальцем с гайкой и шплинтом, образуют двухлапчатую проушину.
Звенья соответствуют требованиям ТУ 3449-038-84716711-2009

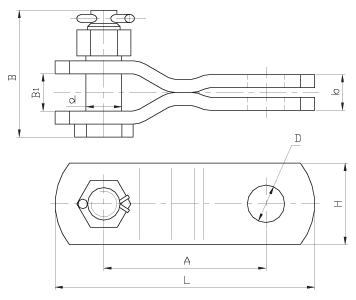

характеристики ПРТ-7/21-2

Марка звена	Размеры, мм								Масса, кг	Разрушающая нагрузка Р, кН (т.с.), не менее
Марка звена	A	B	B₁	b	d	D	L	H	Масса, кг	Разрушающая нагрузка Р, кН (т.с.), не менее
ПРТ-7/21-2	105	83	29	16	28	17	160	45	1,10	70 (7)
