ПРТ-7/16-2

Звено промежуточное переходное трехлапчатое ПРТ-7/16-2

Звено промежуточное переходное трехлапчатое ПРТ-7/16-2 предназначено для обеспечения перехода от арматуры одного ряда нагрузок к другому:

• со стороны однолапчатой проушины — 7-тонного ряда (70 кН),
• со стороны двухлапчатой проушины — 16-тонного ряда (160 кН).

Конструктивно промзвено ПРТ-7/16-2 состоит из двух пластин, имеющих перегиб. Ввиду этого, при симметричном расположении, пластина одной стороны звена образуется однолапчатая проушина, а с другой стороны пластины, соединенные пальцем с гайкой и шплинтом, образуют двухлапчатую проушину.
Звенья соответствуют требованиям ТУ 3449-038-84716711-2009;

характеристики ПРТ-7/16-2

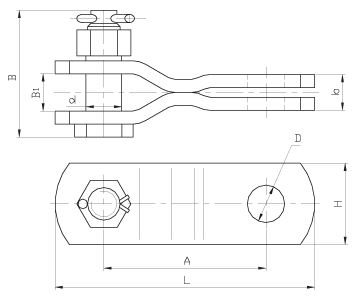

Марка звена	Размеры, мм								Масса, кг	Разрушающая нагрузка Р, кН (т.с.), не менее
	A	B	B1	b	d	D	L	H
ПРТ-7/16-2	95	78	26	16	25	17	145	45	0,96	70 (7)
