Звено промежуточное переходное трехлапчатое ПРТ-16/21-2

Звено промежуточное переходное трехлапчатое ПРТ-16/21-2 предназначено для обеспечения перехода от арматуры одного ряда нагрузок к другому:

• со стороны однолапчатой проушины — 16-тонного ряда (160 кН),
• со стороны двухлапчатой проушины — 21-тонного ряда (210 кН).

Конструктивно промзвено ПРТ-16/21-2 состоит из двух пластин, имеющих перегиб. Ввиду этого, при симметричном расположении, пластина одной стороны звена образуется однолапчатая проушина, а с другой стороны пластины, соединенные пальцем с гайкой и шплинтом, образуют двухлапчатую проушину.
Звенья соответствуют требованиям ТУ 3449-038-84716711-2009

характеристики ПРТ-16/21-2

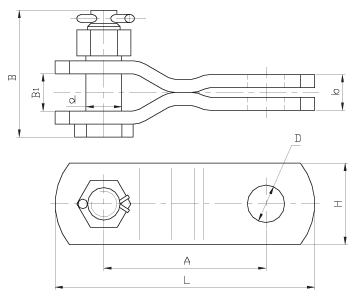

Марка звена	Размеры, мм								Масса, кг	Разрушающая нагрузка Р, кН (т.с.), не менее
	A	B	B1	b	d	D	L	H
ПРТ-12/21-2	110	88	29	22	28	23	175	56	1,70	120 (12)
