Звено промежуточное переходное трехлапчатое ПРТ-12/7-2

Звено промежуточное ПРТ-12/7-2 предназначено для обеспечения перехода от арматуры одного ряда нагрузок к другому:

• со стороны однолапчатой проушины — 12-тонного ряда (120 кН),
• со стороны двухлапчатой проушины — 7-тонного ряда (70 кН).

Конструктивно промзвено ПРТ-12/7-2 состоит из двух пластин, имеющих перегиб. Ввиду этого, при симметричном расположении, пластина одной стороны звена образуется однолапчатая проушина, а с другой стороны пластины, соединенные пальцем с гайкой и шплинтом, образуют двухлапчатую проушину. Промзвено ПРТ-12/7-2 предназначено для замены снятого с производства промзвена ПРП-6-3 и ПРП-7-3
Звенья соответствуют требованиям ТУ 3449-038-84716711-2009;

характеристики ПРТ-12/7-2

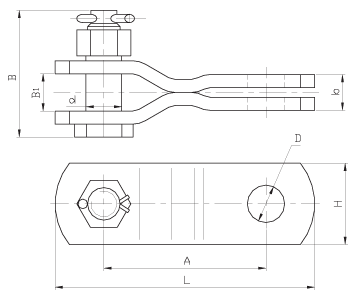

Марка звена	Размеры, мм								Масса, кг	Разрушающая нагрузка Р, кН (т.с.), не менее
	A	B	B1	b	d	D	L	H
ПРТ-12/7-2	95	61	17	22	16	23	145	45	0,70	70 (7)
