Узлы крепления типа КГН

КГН-7-5

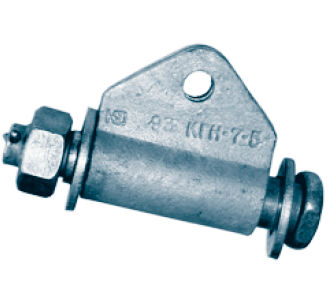

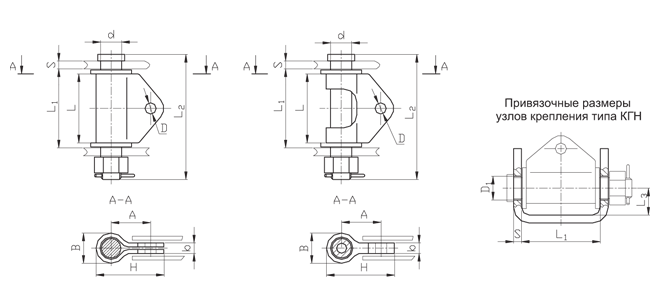

<h3> <span style="font-size: 14px; text-transform: uppercase;">Узел крепления КГН-7-5</span></h3> Для крепления натяжных изолирующих подвесок на специальных переходах с большими механическими нагрузками, позволяющие осуществить привязку к опорам трубчатых и других конструкций. Узлы крепления устанавливаются на опоре между параллельными косынками. <br> Узлы крепления должны соответствовать требованиям ТУ 3449-023-84716711-2009 <br> <br> <h4> <span style="font-size: 14px; text-transform: uppercase;">Характеристики КГН-7-5</span></h4> <table width="660px" cellspacing="1" cellpadding="5" border="1"> <thead> <tr> <td rowspan="2" align="center"> Марка узла крепления </td> <td rowspan="2" align="center"> Рис. </td> <td colspan="12" align="center"> Размеры, мм </td> <td rowspan="2" align="center"> Масса, кг </td> <td rowspan="2" align="center"> Разрушающая нагрузка Р, кН (т.с.), не менее </td> </tr> <tr> <td align="center"> b </td> <td align="center"> B </td> <td align="center"> d </td> <td align="center"> D </td> <td align="center"> D1 </td> <td align="center"> L3 </td> <td align="center"> L2 </td> <td align="center"> L1 </td> <td align="center"> L </td> <td align="center"> H </td> <td align="center"> A </td> <td align="center"> S </td> </tr> </thead> <tbody> <tr> <td align="center"> КГН-7-5 </td> <td align="center"> 1 </td> <td align="center"> 16 </td> <td align="center"> 46 </td> <td align="center"> 32 </td> <td align="center"> 17 </td> <td align="center"> 34 </td> <td align="center"> 37 </td> <td align="center"> 192 </td> <td align="center"> 120 </td> <td align="center"> 105 </td> <td align="center"> 106 </td> <td align="center"> 60 </td> <td align="center"> 12 </td> <td align="center"> 3,28 </td> <td align="center"> 70 (7) </td> </tr> </tbody> </table> <br> ООО "Спектрум Групп" имеет многолетний успешный опыт поставок оборудования и материалов для строительства высоковольтных линий и линий связи.
