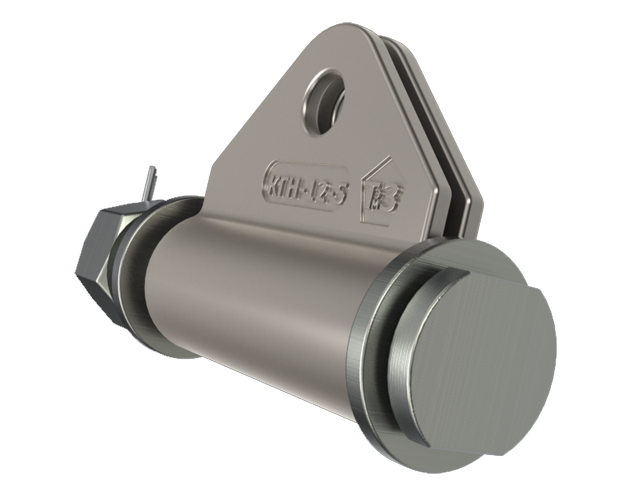

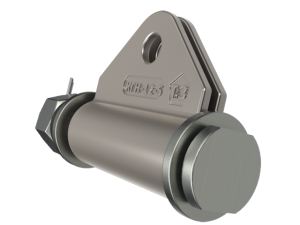

Узлы крепления типа КГН
Бренд:
ТЗВА
В наличии
Для крепления натяжных изолирующих подвесок на специальных переходах с большими механическими нагрузками, позволяющие осуществить привязку к опорам трубчатых и других конструкций. Узлы крепления устанавливаются на опоре между параллельными косынками.
Узлы крепления должны соответствовать требованиям ТУ 3449-023-84716711-2009
Узлы крепления должны соответствовать требованиям ТУ 3449-023-84716711-2009
цена по запросу
Заказать товар
Задать вопрос
Задать вопрос
Наша организация работает только с юридическими лицами, с НДС
| Марка узла крепления | Рис. | Размеры, мм | Масса, кг | Разрушающая нагрузка Р, кН (т.с.), не менее | |||||||||||
| b | B | d | D | D1 | L3 | L2 | L1 | L | H | A | S | ||||
| КГН-7-5 | 1 | 16 | 46 | 32 | 17 | 34 | 37 | 192 | 120 | 105 | 106 | 60 | 12 | 3,28 | 70 (7) |
| КГН-12-5 | 1 | 22 | 58 | 40 | 23 | 42 | 47 | 250 | 160 | 140 | 129 | 70 | 14 | 5,23 | 120 (12) |
| КГН-16-5 | 1 | 25 | 58 | 40 | 26 | 42 | 47 | 250 | 160 | 140 | 134 | 70 | 14 | 5,23 | 160 (16) |
| КГН-21-5 | 1 | 28 | 76 | 50 | 29 | 52 | 52 | 282 | 180 | 160 | 158 | 85 | 14 | 10,1 | 210 (21) |
| КГН-25-5 | 1 | 32 | 79 | 53 | 34 | 55 | 54 | 282 | 180 | 160 | 170 | 90 | 14 | 11,0 | 250 (25) |
| КГН-30-5 | 1 | 36 | 90 | 56 | 38 | 58 | 60 | 315 | 200 | 180 | 185 | 1100 | 14 | 15,32 | 300 (30) |
| КГН-35-5 | 1 | 38 | 94 | 60 | 40 | 62 | 62 | 335 | 200 | 180 | 197 | 105 | 20 | 19,4 | 350 (35) |
| КГН-45-5 | 1 | 40 | 104 | 70 | 42 | 72 | 70 | 355 | 220 | 200 | 217 | 115 | 20 | 23,4 | 450 (45) |
| КГН-53-5 | 1 | 42 | 108 | 70 | 44 | 72 | 72 | 355 | 220 | 200 | 224 | 120 | 20 | 24,4 | 530 (53) |
| КГН-60-5 | 1 | 45 | 113 | 75 | 47 | 77 | 76 | 370 | 220 | 200 | 242 | 125 | 20 | 28,1 | 600 (60) |
| КГН-75-5 | 1 | 50 | 127 | 85 | 52 | 87 | 82 | 422 | 250 | 230 | 269 | 140 | 25 | 41,0 | 750 (75) |
| КГН-90-5 | 1 | 56 | 132 | 90 | 58 | 92 | 85 | 425 | 250 | 230 | 286 | 145 | 25 | 47,0 | 900 (90) |
| КГН-110-5 | 2 | 60 | 152 | 110 | 62 | 112 | 95 | 450 | 250 | 230 | 306 | 160 | 25 | 40,0 | 1100 (110) |
| КГН-120-5 | 2 | 65 | 163 | 110 | 67 | 112 | 100 | 510 | 300 | 270 | 326 | 175 | 30 | 51,7 | 1200 (120) |
| КГН-135-5 | 2 | 70 | 162 | 110 | 72 | 112 | 100 | 510 | 300 | 270 | 331 | 175 | 30 | 53,89 | 1350 (135) |
| КГН-160-5 | 2 | 75 | 187 | 125 | 77 | 127 | 113 | 575 | 350 | 320 | 374 | 200 | 30 | 73,65 | 1600 (160) |
| КГН-180-5 | 2 | 80 | 187 | 125 | 83 | 127 | 113 | 575 | 350 | 320 | 379 | 200 | 30 | 77,35 | 1800 (180) |
