КГН-45-5

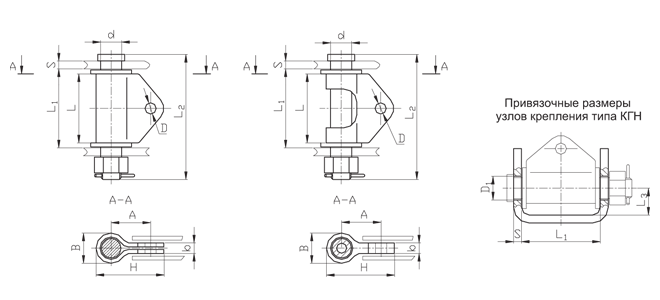

<h2> <span style="font-size: 14px; text-transform: uppercase;">узел крепления КГН-45-5</span></h2> Для крепления натяжных изолирующих подвесок на специальных переходах с большими механическими нагрузками, позволяющие осуществить привязку к опорам трубчатых и других конструкций. Узлы крепления устанавливаются на опоре между параллельными косынками. Узлы крепления должны соответствовать требованиям ТУ 3449-023-84716711-2009 <br> <br> <h3> <span style="font-size: 14px; text-transform: uppercase;">характеристики КГН-45-5</span></h3> <table width="660px" cellspacing="1" cellpadding="5" border="1"> <thead> <tr> <td rowspan="2" align="center"> Марка узла крепления </td> <td rowspan="2" align="center"> Рис. </td> <td colspan="12" align="center"> Размеры, мм </td> <td rowspan="2" align="center"> Масса, кг </td> <td rowspan="2" align="center"> Разрушающая нагрузка Р, кН (т.с.), не менее </td> </tr> <tr> <td align="center"> b </td> <td align="center"> B </td> <td align="center"> d </td> <td align="center"> D </td> <td align="center"> D1 </td> <td align="center"> L3 </td> <td align="center"> L2 </td> <td align="center"> L1 </td> <td align="center"> L </td> <td align="center"> H </td> <td align="center"> A </td> <td align="center"> S </td> </tr> </thead> <tbody> <tr> <td align="center"> КГН-45-5 </td> <td align="center"> 1 </td> <td align="center"> 40 </td> <td align="center"> 104 </td> <td align="center"> 70 </td> <td align="center"> 42 </td> <td align="center"> 72 </td> <td align="center"> 70 </td> <td align="center"> 355 </td> <td align="center"> 220 </td> <td align="center"> 200 </td> <td align="center"> 217 </td> <td align="center"> 115 </td> <td align="center"> 20 </td> <td align="center"> 23,4 </td> <td align="center"> 450 (45) </td> </tr> </tbody> </table>
