Узел крепления КГН-30-5

Для крепления натяжных изолирующих подвесок на специальных переходах с большими механическими нагрузками, позволяющие осуществить привязку к опорам трубчатых и других конструкций. Узлы крепления устанавливаются на опоре между параллельными косынками.
Узлы крепления должны соответствовать требованиям ТУ 3449-023-84716711-2009;

Характеристики

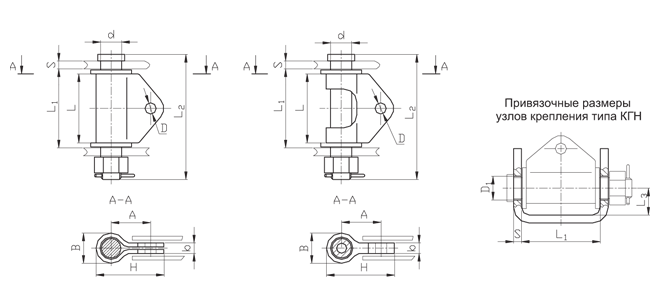

Марка узла крепления	Рис.	Размеры, мм												Масса, кг	Разрушающая нагрузка Р, кН (т.с.), не менее
		b	B	d	D	D1	L3	L2	L1	L	H	A	S
КГН-30-5	1	36	90	56	38	58	60	315	200	180	185	1100	14	15,32	300 (30)
