Узел крепления КГН-21-5

Для крепления натяжных изолирующих подвесок на специальных переходах с большими механическими нагрузками, позволяющие осуществить привязку к опорам трубчатых и других конструкций. Узлы крепления устанавливаются на опоре между параллельными косынками.

Узлы крепления должны соответствовать требованиям ТУ 3449-023-84716711-2009;

Характеристики

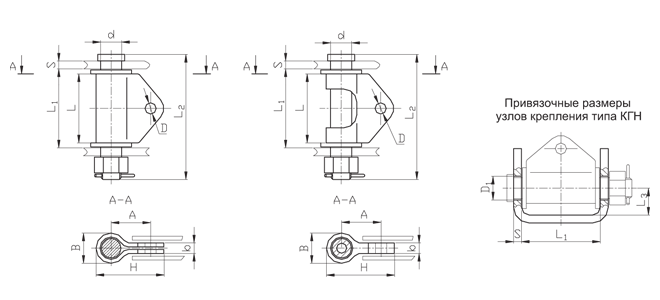

Марка узла крепления	Рис.	Размеры, мм												Масса, кг	Разрушающая нагрузка Р, кН (т.с.), не менее
		b	B	d	D	D1	L3	L2	L1	L	H	A	S
КГН-21-5	1	28	76	50	29	52	52	282	180	160	158	85	14	10,1	210 (21)
