У2-30-24
У2-30-24

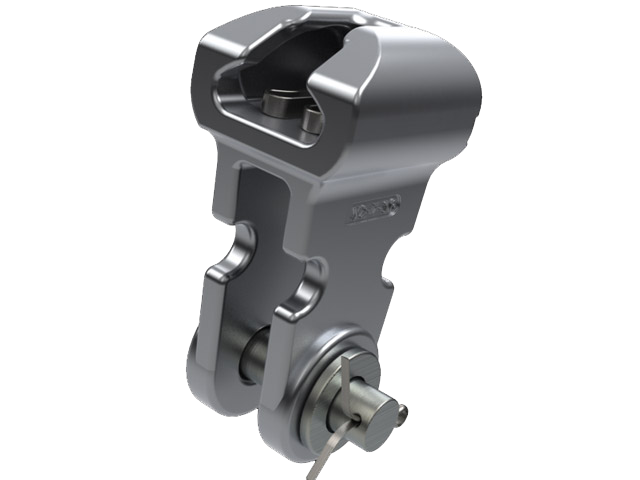

Ушки предназначены для крепления к подвесным изоляторам различных видов линейной арматуры. Каждый тип ушка по механической прочности и конструктивным размерам соответствует определенному виду изолятора. Ушки однолапчатые предназначены для соединения стержня подвесного изолятора или серьги с другой линейной арматурой.
-
У2-30-24
У2-30-24
Ушки предназначены для крепления к подвесным изоляторам различных видов линейной арматуры. Каждый тип ушка по механической прочности и конструктивным размерам соответствует определенному виду изолятора. Ушки однолапчатые предназначены для соединения стержня подвесного изолятора или серьги с другой линейной арматурой.
-
Ушки
В наличии
Ушки предназначены для крепления к подвесным изоляторам различных видов линейной арматуры. Каждый тип ушка по механической прочности и конструктивным размерам соответствует определенному виду изолятора. Ушки однолапчатые предназначены для соединения стержня подвесного изолятора или серьги с другой линейной арматурой.
Заказать товар
Задать вопрос
Наша организация работает только с юридическими лицами, с НДС
Стоимость зависит от объема заказа и рассчитывается индивидуально
Самовывоз:
Москва, ул. Василия Петушкова, 3с12
Бесплатная доставка до терминала транспортной компании в Москве
Соединяемые размеры проушин соответствуют требованиям ГОСТ 11359-75. Ушки комплектуются W-образными замками для запирания стержня изолятора или пестика серьги.
У2 - ушки двухлапчатые;
У2К - ушки двухлапчатые укороченные;
Двухлапчатые ушки комплектуются пальцами с резьбовыми концами, гайками, шайбами и шпильками.
|
Марка ушка
|

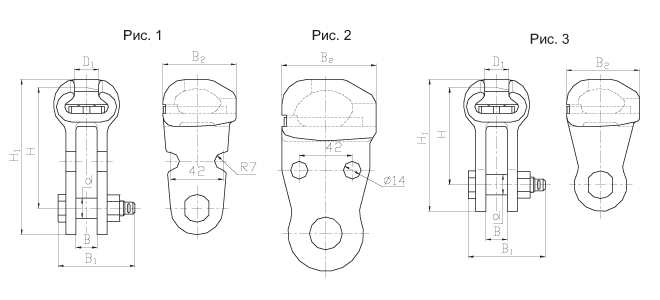

Рис.
|
Размеры, мм
|
Масса, кг
|
Разрушающая нагрузка, кН (т.с.), не менее
|
|
B
|
B1
|
B2
|
D1
|
d
|
H
|
H1
|
|
У2-7-16
|
1
|
17
|
61
|
58
|
19,2
|
16
|
95,5
|
123
|
0,98
|
70 (7)
|
|
У2-12-16
|
1
|
23
|
83
|
62
|
19,2
|
22
|
102,5
|
140
|
1,54
|
120 (12)
|
|
У2-16-20
|
2
|
26
|
88
|
75
|
23,0
|
25
|
113,5
|
152
|
2,17
|
160 (16)
|
|
У2-21-20
|
2
|
29
|
98
|
78
|
23,0
|
28
|
130,5
|
174
|
3,58
|
210 (21)
|
|
У2-30-24
|
2
|
38
|
125
|
94
|
27,5
|
36
|
150,0
|
205,5
|
6,45
|
300 (30)
|
|
У2К-7-16
|
3
|
17
|
61
|
58
|
19,2
|
16
|
77,0
|
104,5
|
0,75
|
70 (7)
|
Задать вопрос
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Заявки принимаются так же по электронной почте
info@lep-snab.ru
Характеристики
|
Цена |
цена по запросу
|
|
Бренд |
ТЗВА
|
|
Тип |
ушко двухлапчатое
|
У2-30-24
Соединяемые размеры проушин соответствуют требованиям ГОСТ 11359-75. Ушки комплектуются W-образными замками для запирания стержня изолятора или пестика серьги.<br>
У2 - ушки двухлапчатые;<br>
У2К - ушки двухлапчатые укороченные;<br>
Двухлапчатые ушки комплектуются пальцами с резьбовыми концами, гайками, шайбами и шпильками.<br>
