У1-30-24

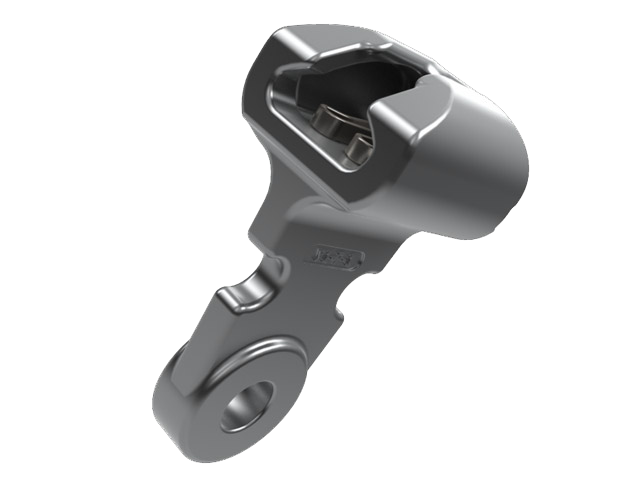

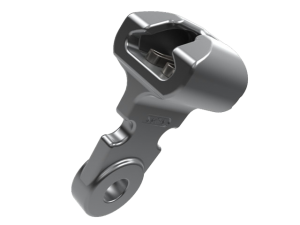

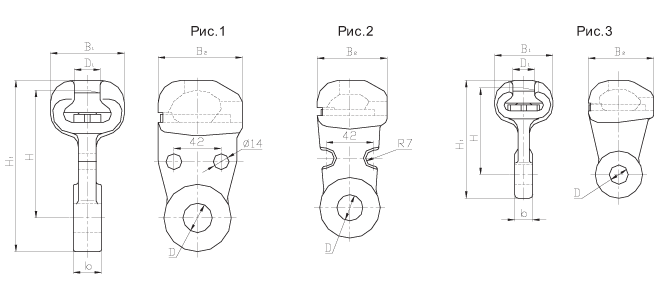

<h2> <span style="font-size: 14px; text-transform: uppercase;">Ушко однолапчатое У1-30-24</span></h2> Соединительные ушки являются элементами сцепной арматуры и предназначены для крепления к подвесным изоляторам различных видов линейной арматуры. Каждый тип ушка по механической прочности и конструктивным размерам соответствует определенному типу изолятора. <br> <ul> <li> У1 - ушки однолапчатые;<br> </li> <li>У1К - ушки однолапчатые укороченные;</li> </ul> Ушки укороченные типов У1К, У2К служат для комплектования изолирующих подвесок и тросовых креплений без защитной арматуры (разрядных рогов и защитных экранов). Применение укороченных ушек типов У1К и У2К сокращает длину подвески и уменьшает её массу. <br> <br> Ушки всех типов должны соответствовать требованиям ТУ 3449-033-84716711-2009<br> <br> <h3> <span style="font-size: 14px; text-transform: uppercase;">характеристки У1-30-24</span></h3> <table width="660px" cellspacing="1" cellpadding="5" border="1" align="center"> <thead> <tr> <td rowspan="2" width="60" align="center"> Марка ушка </td> <td rowspan="2" width="30" align="center"> Рис. </td> <td colspan="7" align="center"> Размеры, мм </td> <td rowspan="2" width="40" align="center"> Масса, кг </td> <td rowspan="2" width="90" align="center"> Разрушающая нагрузка, кН (т.с.), не менее </td> </tr> <tr> <td width="25" align="center"> B₁ </td> <td width="25" align="center"> B₂ </td> <td width="25" align="center"> b </td> <td width="25" align="center"> D </td> <td width="25" align="center"> D₁ </td> <td width="25" align="center"> H </td> <td width="25" align="center"> H₁ </td> </tr> </thead> <tbody> <tr> <td align="center"> У1-30-24 </td> <td align="center"> 1 </td> <td align="center"> 94 </td> <td align="center"> 94 </td> <td align="center"> 36 </td> <td align="center"> 38 </td> <td align="center"> 27,5 </td> <td align="center"> 150,0 </td> <td align="center"> 205,5 </td> <td align="center"> 50,4 </td> <td align="center"> 300 (30) </td> </tr> </tbody> </table>
