У1-12-16

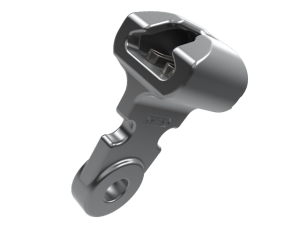

Ушко однолапчатое У1-12-16

Соединительные ушки являются элементами сцепной арматуры и предназначены для крепления к подвесным изоляторам различных видов линейной арматуры. Каждый тип ушка по механической прочности и конструктивным размерам соответствует определенному типу изолятора.

У1 - ушки однолапчатые;
У1К - ушки однолапчатые укороченные;

Ушки укороченные типов У1К, У2К служат для комплектования изолирующих подвесок и тросовых креплений без защитной арматуры (разрядных рогов и защитных экранов). Применение укороченных ушек типов У1К и У2К сокращает длину подвески и уменьшает её массу.

Ушки всех типов должны соответствовать требованиям ТУ 3449-033-84716711-2009

Характеристики У1-12-16

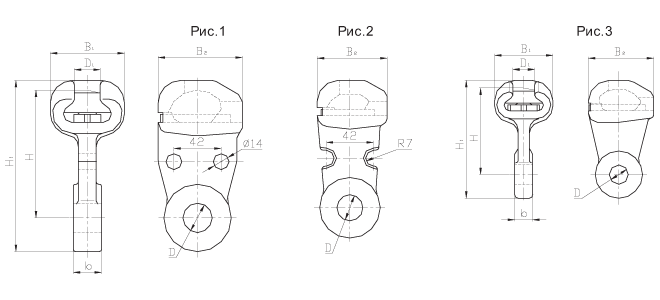

Марка ушка	Рис.	Размеры, мм							Масса, кг	Разрушающая нагрузка, кН (т.с.), не менее
		B1	B2	b	D	D1	H	H1
У1-12-16	2	56	62	22	23	19,2	102,5	140	1,05	120 (12)
