Скобы высоковольтные

Скобы

Бренд: ТЗВА

В наличии

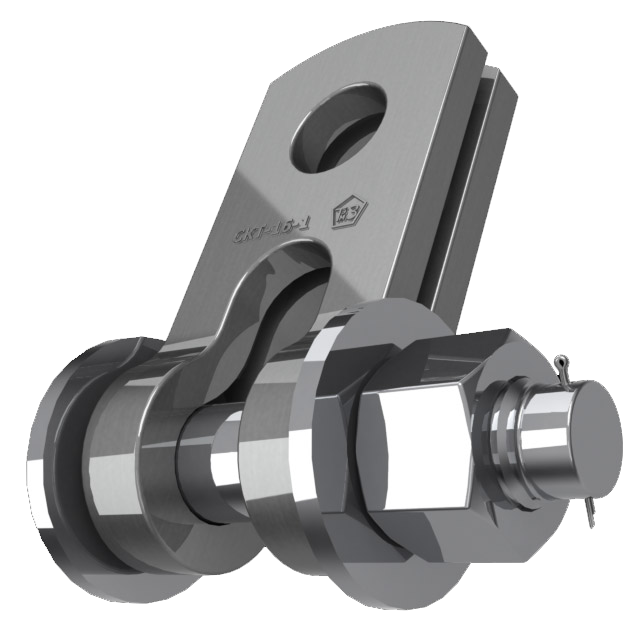

Соединительные скобы являясь элементами сцепной арматуры, предназначены для шарнирного крепления гирлянд изоляторов и грозозащитных тросов к опорам воздушных линий передачи.

Скобы представляют собой промежуточные элементы подвесок, обеспечивают поворот осей шарниров на 90 градусов.

цена по запросу

Заказать товар
Задать вопрос

Наша организация работает только с юридическими лицами, с НДС

Для разворота проушины соединяемых деталей арматуры на 90 градусов.
Скобы СКТ-4-1А должны соответствовать требованиям ГОСТ Р 51177-98, остальные ТУ 34 13.11420-89

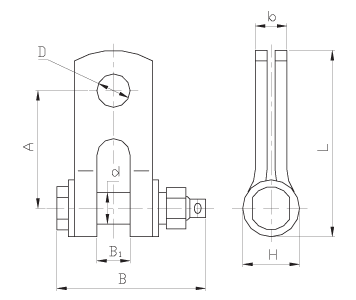

Марка скобы	Размеры, мм								Масса, кг	Разрушающая нагрузка Р, кН (т.с.), не менее
Марка скобы	A	B	B₁	b	D	d	L	H	Масса, кг	Разрушающая нагрузка Р, кН (т.с.), не менее
СКТ-4-1	50	71	15	14	15	14	82	28	0,22	40 (4)
СКТ-7-1	60	76	17	16	17	16	95,0	29	0,46	70 (7)
СКТ-12-1	70	98	23	22	23	22	120,0	39	0,93	120 (12)
СКТ-16-1	80	108	26	25	26	25	135,0	46	1,52	160 (16)
СКТ-21-1	90	113	29	28	29	28	150,5	53	1,96	210 (21)
СКТ-25-1	90	130	34	32	34	32	160,0	58	2,67	250 (25)
СКТ-30-1	110	150	38	36	38	36	185,0	62	3,53	300 (30)
СКТ-35-1	110	170	40	38	40	38	190,0	64	4,60	350 (35)
СКТ-45-1	120	190	42	40	42	40	210,0	66	6,52	450 (45)
СКТ-53-1	130	202	44	42	44	42	225,0	72	7,43	530 (53)
СКТ-60-1	150	202	47	45	47	45	255,0	79	9,52	600 (60)
СКТ-75-1	150	232	52	50	52	50	265,0	88	13,72	750 (75)
СКТ-90-1	180	275	58	56	58	56	310,5	94	19,29	900 (90)
СКТ-110-1	190	305	62	60	62	60	330	102	25,53	1100 (110)

Задать вопрос

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Заявки принимаются так же по электронной почте info@lep-snab.ru

Характеристики

Цена	цена по запросу
Бренд	ТЗВА
Тип	скоба соединительная

СКТ-53-1
