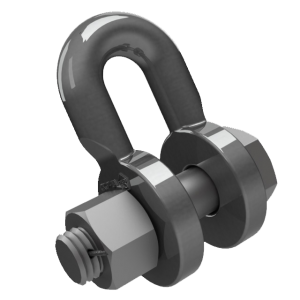

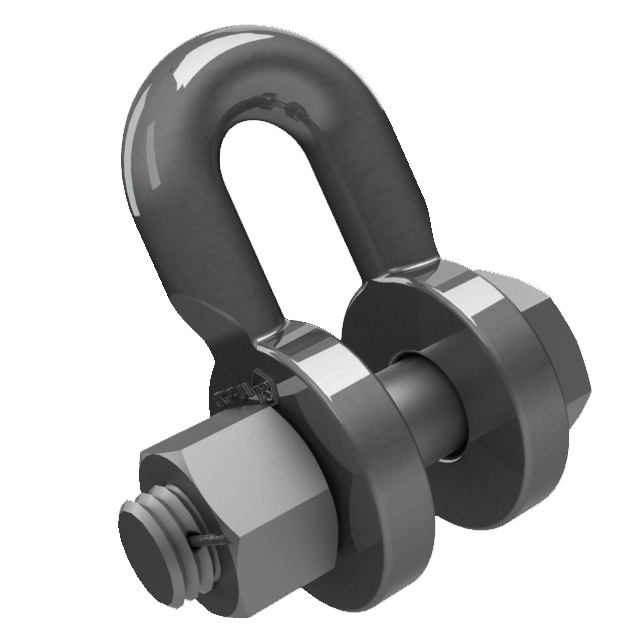

СК-270-1
СК-270-1
Соединительные скобы являясь элементами сцепной арматуры, предназначены для шарнирного крепления гирлянд изоляторов и грозозащитных тросов к опорам воздушных линий передачи.
-
СК-270-1
СК-270-1
Соединительные скобы являясь элементами сцепной арматуры, предназначены для шарнирного крепления гирлянд изоляторов и грозозащитных тросов к опорам воздушных линий передачи.
-
Скобы
В наличии
Соединительные скобы являясь элементами сцепной арматуры, предназначены для шарнирного крепления гирлянд изоляторов и грозозащитных тросов к опорам воздушных линий передачи.
Заказать товар
Задать вопрос
Наша организация работает только с юридическими лицами, с НДС
Стоимость зависит от объема заказа и рассчитывается индивидуально
Самовывоз:
Москва, ул. Василия Петушкова, 3с12
Бесплатная доставка до терминала транспортной компании в Москве
Скобы представляют собой промежуточные элементы подвесок, обеспечивают поворот осей шарниров на 90 градусов. Тульский Электромеханический Завод выпускает скобы типов: СК и СКД (скобы с цепным шарниром), СКТ (скобы трехлапчатые плоские)
Для образования шарнирного цепного соединения.
Скобы типа СК позволяют осуществить переход со скобы одного вида нагрузок на скобы соседнего (большего или меньшего) ряда нагрузок через цепное соединение.
Скобы типа СКД имеют увеличенную строительную высоту. Используются, когда скобы нормальной длины по какой либо причине применить невозможно.
Скобы должны соответствовать требованиям ТУ 3449-020-84716711-2009
|
Марка скобы
|
Размеры, мм
|
Масса, кг
|
Разрушающая нагрузка Р, кН (т.с.), не менее
|
|
B
|
B1
|
D
|
d
|
d1
|
H
|
H1
|
|
СК-4-1
|
56
|
15
|
34
|
14
|
10
|
45
|
72
|
0,20
|
40 (4)
|
|
СК-7-1А
|
66
|
17
|
42
|
16
|
14
|
50
|
85
|
0,38
|
70 7)
|
|
СК-12-1А
|
93
|
23
|
52
|
22
|
18
|
65
|
109
|
0,92
|
120 (12)
|
|
СК-16-1А
|
103
|
26
|
52
|
25
|
20
|
70
|
116
|
1,22
|
160 (16)
|
|
СК-21-1А
|
108
|
29
|
62
|
28
|
24
|
75
|
130
|
1,82
|
210 (21)
|
|
СК-25-1А
|
120
|
34
|
66
|
32
|
26
|
90
|
149
|
2,33
|
250 (25)
|
|
СК-30-1А
|
130
|
38
|
73
|
36
|
28
|
100
|
164,5
|
2,96
|
300 (30)
|
|
СК-35-1А
|
130
|
40
|
78
|
38
|
32
|
100
|
171
|
3,23
|
350 (35)
|
|
СК-45-1А
|
140
|
42
|
88
|
40
|
34
|
100
|
178
|
5,00
|
450 (45)
|
|
СК-53-1А
|
162
|
44
|
92
|
42
|
36
|
110
|
192
|
5,89
|
530 (53)
|
|
СК-60-1А
|
162
|
47
|
97
|
45
|
38
|
125
|
211,5
|
6,73
|
600 (60)
|
|
СК-75-1А
|
182
|
52
|
116
|
50
|
40
|
125
|
223
|
10,91
|
750 (75)
|
|
СК-90-1А
|
195
|
58
|
120
|
56
|
48
|
150
|
258
|
12,20
|
900 (90)
|
|
СК-110-1А
|
215
|
62
|
130
|
60
|
53
|
150
|
268
|
16,38
|
1100 (110)
|
|
СК-120-1
|
225
|
67
|
145
|
65
|
60
|
180
|
312,5
|
21,75
|
1200 (120)
|
|
СК-135-1
|
230
|
72
|
154
|
70
|
60
|
180
|
317,0
|
23,20
|
1350 (135)
|
|
СК-180-1
|
270
|
83
|
176
|
80
|
70
|
220
|
378,0
|
36,00
|
1800 (180)
|
|
СК-240-1
|
312
|
98
|
205
|
95
|
85
|
250
|
437,5
|
59,30
|
2400 (240)
|
|
СК-270-1
|
355
|
111
|
188
|
108
|
85
|
270
|
449,0
|
69,00
|
2700 (270)
|
|
СК-360-1
|
403
|
128
|
256
|
125
|
95
|
320
|
543,0
|
112,00
|
3600 (360)
|
|
СКД-10-1
|
83
|
19
|
42
|
18
|
16
|
80
|
117,0
|
0,67
|
100 (10)
|
|
СКД-12-1
|
93
|
23
|
52
|
22
|
18
|
82
|
126,0
|
1,16
|
120 (12)
|
|
СКД-16-1
|
103
|
26
|
52
|
25
|
20
|
105
|
151,0
|
1,36
|
160 (16)
|
|
СКД-21-1
|
108
|
29
|
62
|
28
|
24
|
115
|
170,0
|
2,00
|
210 (21)
|
|
СКД-30-1
|
130
|
38
|
73
|
36
|
28
|
120
|
184,5
|
3,10
|
300 (30)
|
|
СКД-45-1
|
140
|
42
|
88
|
40
|
34
|
170
|
248,0
|
6,03
|
450 (45)
|
