СР-4-11

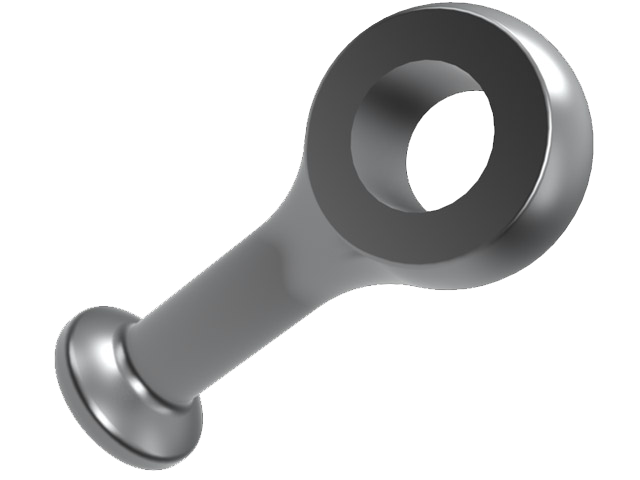

Серьга СР-4-11

Соединительные серьги являются элементами линейной арматуры и предназначены для составления изолирующих подвесок проводов и молниезащитных тросов воздушных линий электропередачи, для соединения гирлянд изоляторов с линейной арматурой: скобами, узлами крепления и ушками.
Серьги комплектуются с изоляторами с учетом соответствия механических и прочностных характеристик.
При непосредственном креплении гирлянд изоляторов к деревянным траверсам опор серьгу заранее сопрягают с сварным болтом.
 Серьги должны соответствовать требованиям ТУ 3449-027-84716711-2009

Характеристики

Марка серьги	Размеры, мм							Масса, кг	Разрушающая нагрузка Р, кН (т.с.), не менее
	b		D	D1	d	H	H1
СР-4-11	14		32	15	11,9	75,1	50	0,12	40 (4)
СР-7-16	16		42	17	17	99,4	65	0,30	70 (7)
СР-12-16	17		45	23	17	100,9	65	0,41	120 (12)
СР-16-20	22		55	26	21	114,5	70	0,55	160 (16)
СР-21-20	25		55	29	21	127,0	80	0,65	210 (21)
СР-30-24	28		67	38	25	154,5	100	1,35	300 (30)
СР-40-28	36		77	42	29	182,0	120	1,73	400 (40)
