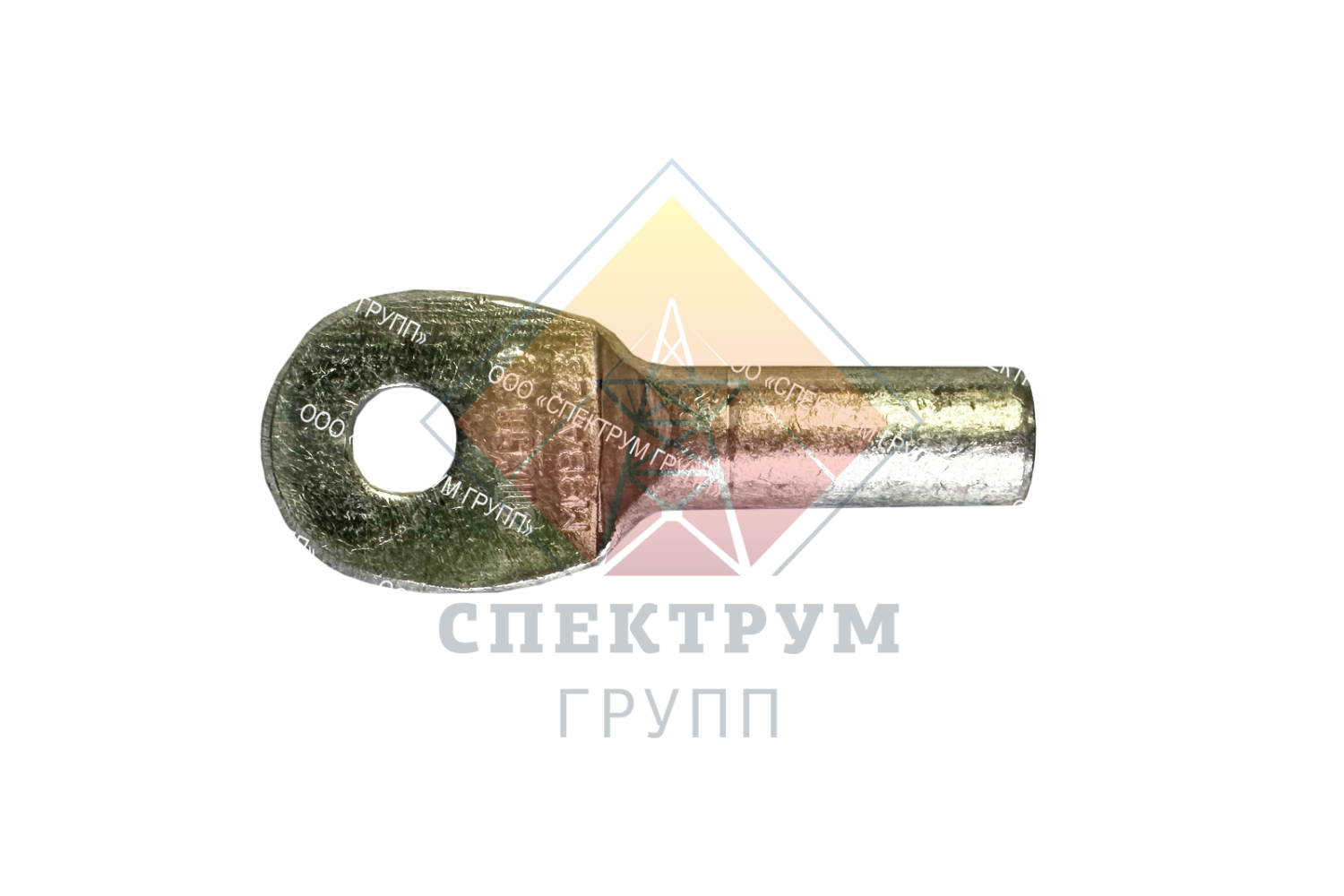

ЗПС-50-3Г

ЗПС-50-3Г

Для присоединения стальных канатов или проводов, применяемых на ВЛ в качестве молнезащитных тросов, к заземляющим элементам опор. Крепление зажимов к опорам и лапкам поддерживающих зажимов осуществляется болтами.

•  Зажимы типа ЗПС-50-3 изготавливаются из стали и должны соответствовать требованиям ТУ 3449-001-77991219-10.
•  Зажимы типа ЗПС-50-3Г изготавливаются из алюминия и должны соответствовать требованиям ГОСТ 3449-001-77991219-10.

Марка зажима	Размеры, мм					Стальные канаты			Матрица опрессования	Масса, кг
	B	D	d	L	L1	ГОСТ	Номинальное сечение, мм2	Диаметр, мм
ЗПС-50-3Г	-	18	10,4	114	50	3063-80	48,64	9,1	АШ-2А-14,3	0,068
						3064-80	49,32	9,2
						3062-80	50,45
							57,33	9,8
