ЗПС-420-3
ЗПС-420-3
<h2> <span style="font-size: 14px; text-transform: uppercase;">ЗПС-420-3</span></h2>
-
Зажимы заземляющие типа ЗПС
Под заказ
ЗПС-420-3
Заказать товар
Задать вопрос
Наша организация работает только с юридическими лицами, с НДС
Стоимость зависит от объема заказа и рассчитывается индивидуально
Самовывоз:
Москва, ул. Василия Петушкова, 3с12
Бесплатная доставка до терминала транспортной компании в Москве

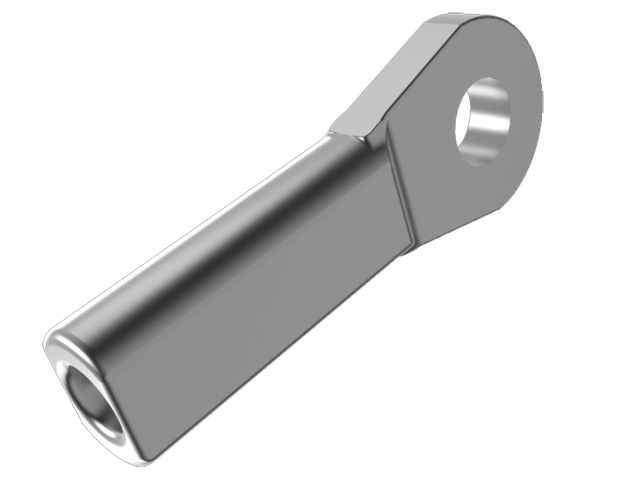

Зажим заземляющий прессуемый ЗПС-420-3
Предназначены для присоединения спусков от молниезащитных тросов в виде стальных канатов к заземляющим конструкциям опор линий электропередачи. Соответствуют требованиям ТУ 3449-125-00111120-97. Для присоединения стальных канатов или проводов, применяемых на ВЛ в качестве молниезащитных тросов, к заземленным элементам опор.
Крепление зажимов к опорам и лайкам поддерживающих зажимов осуществляется болтами. Зажимы типа ЗПС-3 изготавливаются из стали и соответствуют требованиям ТУ 3449-017-40064547-01
характеристики ЗПС-420-3
|
Марка зажима
|
Размеры, мм
|
Стальные канаты
|
Матрица опрессования
|
Масса, кг
|
|
B
|
D
|
d
|
L
|
L1
|
ГОСТ
|
Номинальное сечение, мм2
|
Диаметр, мм
|
|
ЗПС-230-3
|
38
|
48
|
21,0
|
204
|
130
|
3064-80
|
228,74
|
20,0
|
С-20
|
2,03
|
|
ЗПС-260-3
|
40
|
53
|
22,0
|
211
|
135
|
262,51
|
21,0
|
С-43
|
2,59
|
|
ЗПС-300-3
|
43
|
53
|
23,0
|
216
|
140
|
298,52
|
22,5
|
С-44
|
2,63
|
|
ЗПС-340-3
|
45
|
56
|
25,0
|
223
|
145
|
337,03
|
24,0
|
С-45
|
3,01
|
|
ЗПС-420-3
|
51
|
65
|
28,5
|
232
|
150
|
420,84
|
27,0
|
С-52
|
4,27
|
Задать вопрос
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Заявки принимаются так же по электронной почте
info@lep-snab.ru
Характеристики
|
Цена |
цена по запросу
|
|
Тип |
заземляющий
|
ЗПС-420-3
<h3> <span style="font-size: 14px; text-transform: uppercase;">Зажим заземляющий прессуемый ЗПС-420-3</span></h3>
Предназначены для присоединения спусков от молниезащитных тросов в виде стальных канатов к заземляющим конструкциям опор линий электропередачи. Соответствуют требованиям ТУ 3449-125-00111120-97. Для присоединения стальных канатов или проводов, применяемых на ВЛ в качестве молниезащитных тросов, к заземленным элементам опор. <br>
Крепление зажимов к опорам и лайкам поддерживающих зажимов осуществляется болтами. Зажимы типа ЗПС-3 изготавливаются из стали и соответствуют требованиям ТУ 3449-017-40064547-01 <br>
<br>
<h4> <span style="font-size: 14px; text-transform: uppercase;">характеристики ЗПС-420-3</span></h4>
<table cellspacing="1" cellpadding="5" width="660px" border="1" align="center">
<thead>
<tr>
<td rowspan="2" align="center">
Марка зажима
</td>
<td colspan="5" align="center">
Размеры, мм
</td>
<td colspan="3" align="center">
Стальные канаты
</td>
<td rowspan="2" align="center">
Матрица опрессования
</td>
<td rowspan="2" align="center">
Масса, кг
</td>
</tr>
<tr>
<td align="center">
B
</td>
<td align="center">
D
</td>
<td align="center">
d
</td>
<td align="center">
L
</td>
<td align="center">
L<sub>1</sub>
</td>
<td align="center">
ГОСТ
</td>
<td align="center">
Номинальное сечение, мм<sup>2</sup>
</td>
<td align="center">
Диаметр, мм
</td>
</tr>
</thead>
<tbody>
<tr>
<td align="center">
ЗПС-230-3
</td>
<td align="center">
38
</td>
<td align="center">
48
</td>
<td align="center">
21,0
</td>
<td align="center">
204
</td>
<td align="center">
130
</td>
<td rowspan="5" align="center">
3064-80
</td>
<td align="center">
228,74
</td>
<td align="center">
20,0
</td>
<td align="center">
С-20
</td>
<td align="center">
2,03
</td>
</tr>
<tr>
<td align="center">
ЗПС-260-3
</td>
<td align="center">
40
</td>
<td align="center">
53
</td>
<td align="center">
22,0
</td>
<td align="center">
211
</td>
<td align="center">
135
</td>
<td align="center">
262,51
</td>
<td align="center">
21,0
</td>
<td align="center">
С-43
</td>
<td align="center">
2,59
</td>
</tr>
<tr>
<td align="center">
ЗПС-300-3
</td>
<td align="center">
43
</td>
<td align="center">
53
</td>
<td align="center">
23,0
</td>
<td align="center">
216
</td>
<td align="center">
140
</td>
<td align="center">
298,52
</td>
<td align="center">
22,5
</td>
<td align="center">
С-44
</td>
<td align="center">
2,63
</td>
</tr>
<tr>
<td align="center">
ЗПС-340-3
</td>
<td align="center">
45
</td>
<td align="center">
56
</td>
<td align="center">
25,0
</td>
<td align="center">
223
</td>
<td align="center">
145
</td>
<td align="center">
337,03
</td>
<td align="center">
24,0
</td>
<td align="center">
С-45
</td>
<td align="center">
3,01
</td>
</tr>
<tr>
<td align="center">
ЗПС-420-3
</td>
<td align="center">
51
</td>
<td align="center">
65
</td>
<td align="center">
28,5
</td>
<td align="center">
232
</td>
<td align="center">
150
</td>
<td align="center">
420,84
</td>
<td align="center">
27,0
</td>
<td align="center">
С-52
</td>
<td align="center">
4,27
</td>
</tr>
</tbody>
</table>
