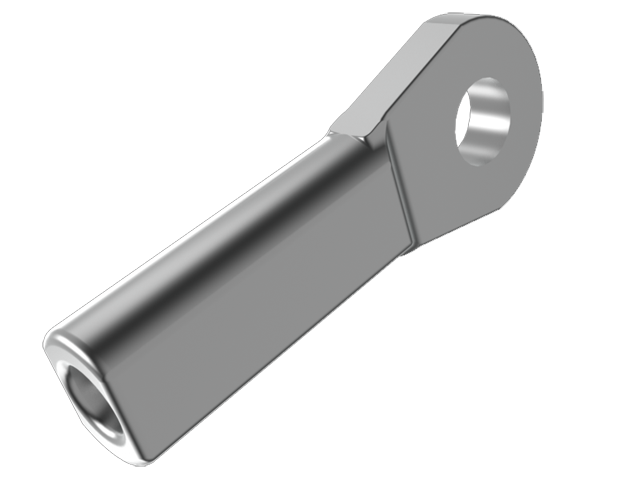

Зажим заземляющий ЗПС-260-3

Для присоединения стальных канатов или проводов, применяемых на ВЛ в качестве молниезащитных тросов, к заземленным элементам опор. Крепление зажимов к опорам и лайкам поддерживающих зажимов осуществляется болтами. Зажимы типа ЗПС-3 изготавливаются из стали и соответствуют требованиям ТУ 3449-017-40064547-01

характеристики зажима ЗПС-260-3

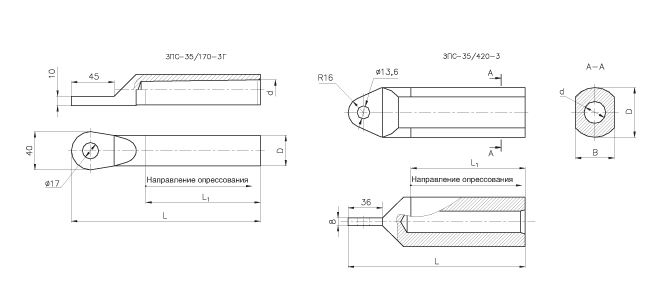

Марка зажима	Размеры, мм					Стальные канаты			Матрица опрессования	Масса, кг
	B	D	d	L	L1	ГОСТ	Номинальное сечение, мм2	Диаметр, мм
ЗПС-230-3	38	48	21,0	204	130	3064-80	228,74	20,0	С-20	2,03
ЗПС-260-3	40	53	22,0	211	135		262,51	21,0	С-43	2,59
ЗПС-300-3	43	53	23,0	216	140		298,52	22,5	С-44	2,63
ЗПС-340-3	45	56	25,0	223	145		337,03	24,0	С-45	3,01
ЗПС-420-3	51	65	28,5	232	150		420,84	27,0	С-52	4,27
