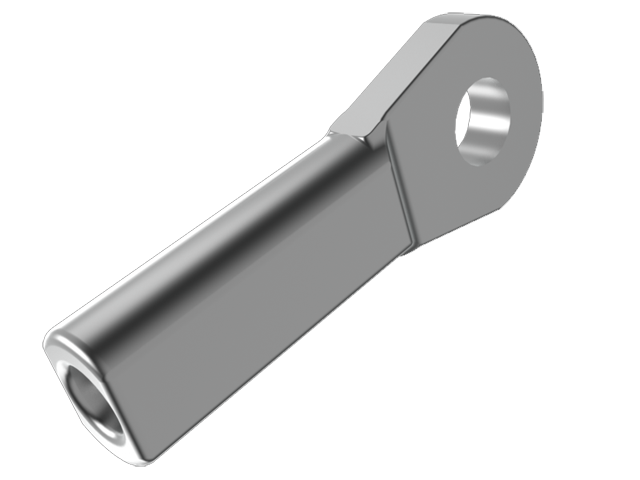

ЗПС-150-3

    ЗПС-150-3

    ЗПС-150-3

    Для присоединения стальных канатов или проводов, применяемых на ВЛ в качестве молниезащитных тросов, к заземленным элементам опор. Крепление зажимов к опорам и лайкам поддерживающих зажимов осуществляется болтами.<br /> <br /> Зажимы типа ЗПС-3 изготавливаются из стали и соответствуют требованиям ТУ 3449-017-40064547-01

    ЗПС-150-3
  • ЗПС-150-3

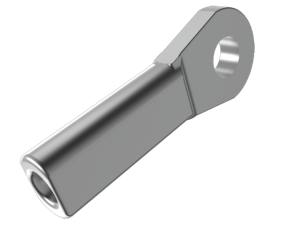

Зажимы заземляющие типа ЗПС
Под заказ
Для присоединения стальных канатов или проводов, применяемых на ВЛ в качестве молниезащитных тросов, к заземленным элементам опор. Крепление зажимов к опорам и лайкам поддерживающих зажимов осуществляется болтами.

Зажимы типа ЗПС-3 изготавливаются из стали и соответствуют требованиям ТУ 3449-017-40064547-01
цена по запросу
Заказать товар
Задать вопрос
Наша организация работает только с юридическими лицами, с НДС
Марка зажима Размеры, мм Стальные канаты Матрица опрессования Масса, кг
B D d L L1 ГОСТ Номинальное сечение, мм2 Диаметр, мм
ЗПС-35-3Г - 16 9,4 102 40 3064-80 35,34 7,8 АШ-2А-13 0,057
ЗПС-50-3Г - 18 10,4 114 50 3063-80 48,64 9,1 АШ-2А-14,3 0,068
3064-80 49,32 9,2
3062-80 50,45
57,33 9,8
ЗПС-70-3Г - 20 13,4 126 60 3063-80 72,95 11,0 АШ-2А-16,5 0,085
3064-80 74,65 11,5
3062-80 80,61
ЗПС-100-3Г - 23 14,9 139 70 3064-80 94,44 12,3 АШ-18,5 0,125
3063-80 101,72 13,0
ЗПС-120-3Г - 25 15,9 151 80 3064-80 116,89 14,0 АШ-20,8 0,155
3063-80 117,90
ЗПС-140-3Г - 29 17,9 175 100 3063-80 135,28

15,0

АШ-24,2 0,235
3064-80 141,37 15,5
ЗПС-150-3Г - 29 18,9 175 100 3063-80 153,84 16,0 АШ-24,2 0,225
ЗПС-170-3Г - 32 20,4 198 120 3064-80 168,17 170 АШ-27 0,315
3063-80 173,60
ЗПС-35-3 - 20 8,5 102 40 3064-80 35,34 7,8 С-15 0,28
ЗПС-50-3 14 25 10,0 111 50 3063-80 48,64 9,1 С-20 0,34
3064-80 49,32 9,2
3062-80 50,45
57,33 9,8
ЗПС-70-3 19 30 13,0 125 60 3063-80 72,95 11,0 С-24 0,49
3064-80 74,65 11,5
3062-80 80,61
ЗПС-100-3 23 34 13,5 137 70 3064-80 94,44 12,5 С-29 0,69
3063-80 101,72 13,0
ЗПС-120-3 28 36 14,5 148 80 3064-80 116,89 14,0 С-30 0,84
3063-80 117,90
ЗПС-140-3 29 34 16,0 168 100 3063-80 135,28 15,0 0,94
3064-80 141,37 15,5
ЗПС-150-3 29 42 17,0 171 100 3063-80 153,84 16,0 С-34 1,03
ЗПС-170-3 32 42 18,0 191 120 3064-80 168,17 17,0 С-35 1,45
3063-80 173,60
  ЗПС-220-3 34 48 20,0 199 125 3064-80 197,29 18,5 С-40 1,99
3063-80 216,70 19,0
ЗПС-230-3 38 48 21,0 204 130 3064-80 228,74 20,0 С-20 2,03
ЗПС-260-3 40 53 22,0 211 135 262,51 21,0 С-43 2,59
ЗПС-300-3 43 53 23,0 216 140 298,52 22,5 С-44 2,63
ЗПС-340-3 45 56 25,0 223 145 337,03 24,0 С-45 3,01
ЗПС-420-3 51 65 28,5 232 150 420,84 27,0 С-52 4,27
Задать вопрос
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Заявки принимаются так же по электронной почте info@lep-snab.ru

Характеристики

Цена цена по запросу
Тип заземляющий

ЗПС-150-3
