САС-500-3Б

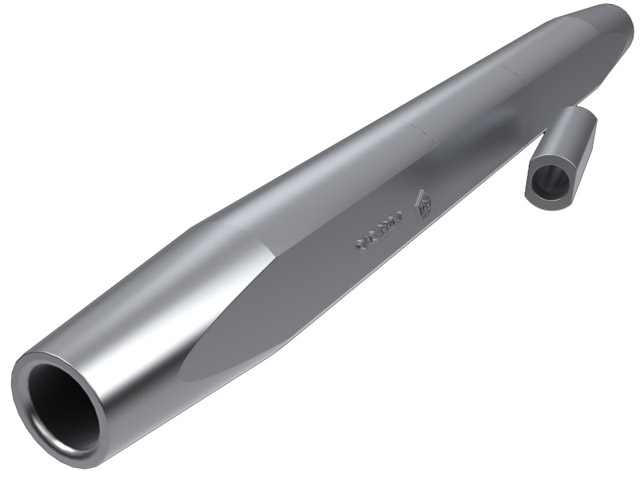

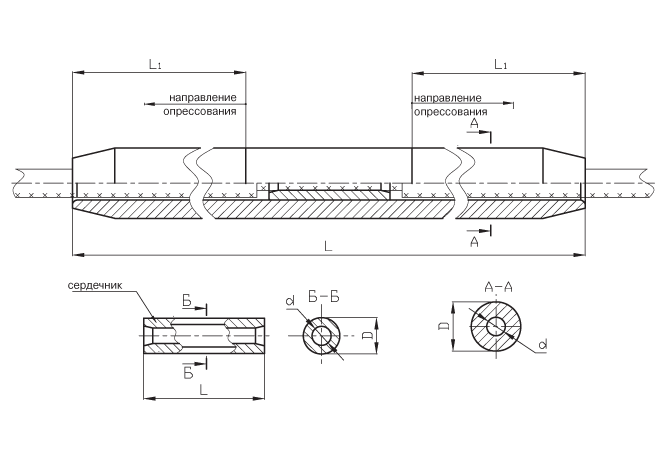

<h2> <span style="font-size: 14px; text-transform: uppercase;">Зажим соединительный прессуемый САС-500-3Б</span></h2> Предназначены для соединения сталеалюминиевых проводов <a href="https://www.lep-snab.ru/catalog/kabel-provod/provod-ne-izolirovany/provod-as/provod-as-500-64/">АС 500/64</a>. Корпус зажимов изготавливается из труб специального профиля. Сердечник, предназначенный для соединения стальной части проводов, имеет профиль сечения аналогичный профилю корпуса. Соединение стальной части проводов производится врасплет. Корпус соединительного зажима и сердечник монтируются опрессованием шестигранными матрицами на <a href="https://www.lep-snab.ru/catalog/montazhnyy-instrument/pressy-gidravlicheskie/">гидравлических прессах</a>.<br> <br> <b> <h4> <span style="font-size: 14px; text-transform: uppercase;"> <p class="alert alert-info"> <strong>Индекс "Б" в маркировке зажима — для шестигранных матриц.</strong> </p> </span></h4> </b> Изготавливаются по ТУ 3449-001-52819896-2010. <p> </p> <h4> <span style="font-size: 14px; text-transform: uppercase;">Технические характеристики и габаритные размеры САС-500-3Б</span></h4> <table border="1" align="center"> <tbody> <tr> <td rowspan="2" style="text-align: center;"> Наименование </td> <td rowspan="2" style="text-align: center;"> Деталь зажима </td> <td colspan="4" style="text-align: center;"> Размеры, мм </td> <td rowspan="2" style="text-align: center;"> Провод марки АС по ГОСТ 839-80 </td> <td rowspan="2" style="text-align: center;"> Матрица опрессования </td> <td rowspan="2" style="text-align: center;"> Масса,<br> кг, не более </td> </tr> <tr> <td style="text-align: center;"> d </td> <td style="text-align: center;"> D </td> <td style="text-align: center;"> L </td> <td style="text-align: center;"> L1 </td> </tr> <tr> <td rowspan="2" style="text-align: center;"> САС-500-3Б </td> <td style="text-align: center;"> корпус </td> <td style="text-align: center;"> 32,5 </td> <td style="text-align: center;"> 55,5 </td> <td style="text-align: center;"> 540 </td> <td style="text-align: center;"> 210 </td> <td rowspan="2" style="text-align: center;"> <a href="https://www.lep-snab.ru/catalog/kabel-provod/provod-ne-izolirovany/provod-as/provod-as-500-64/">АС 500/64</a><br> </td> <td style="text-align: center;"> МШ-47,6 </td> <td rowspan="2" style="text-align: center;"> 2,54 </td> </tr> <tr> <td style="text-align: center;"> втулка </td> <td style="text-align: center;"> 17,0 </td> <td style="text-align: center;"> 25,0 </td> <td style="text-align: center;"> 90 </td> <td style="text-align: center;"> – </td> <td style="text-align: center;"> МШ-20,8 </td> </tr> </tbody> </table>
