Зажим соединительный прессуемый САС-500-3

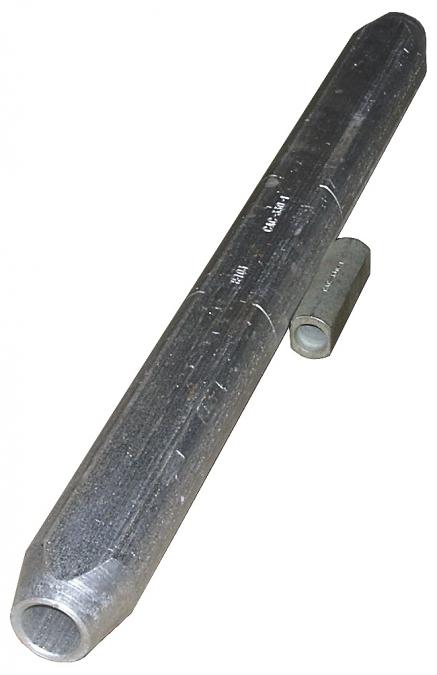

Для соединения сталеалюминиевых проводов марки АС 500/64. Корпус зажимов изготавливается из труб специального профиля. Сердечник, предназначенный для соединения стальной части проводов, имеет профиль сечения аналогичный профилю корпуса.
Корпус соединительною зажима и сердечник монтируются опрессованием соответствующими матрицами на гидравлических прессах (определяется по таблице ниже).
Зажимы типа САС соответствуют требованиям ТУ 3449-0024-84716711-2009

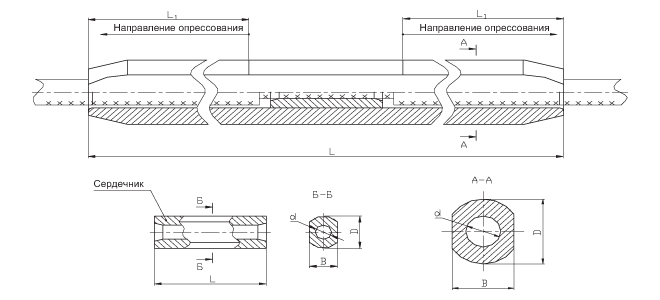

характеристики САС-500-3

Марка зажима	Деталь зажима	Размеры, мм					Масса, кг	Номинальное сечение для сталеалюмин. проводов по ГОСТ 839-80 (алюм./сталь), мм2	Прочность заделки Р, кН, проводов марок, не менее	Матрица опресования
		B	d	D	L	L1
САС-500-3	корпус	56	35	65	750	315	4,22	500/64	133,4	А-56
	сердечник	23	16,5	28	80	-				С-23
