САС-500-1Б

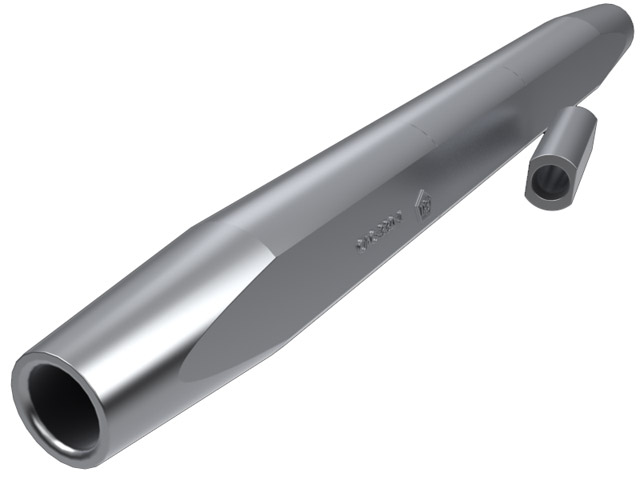

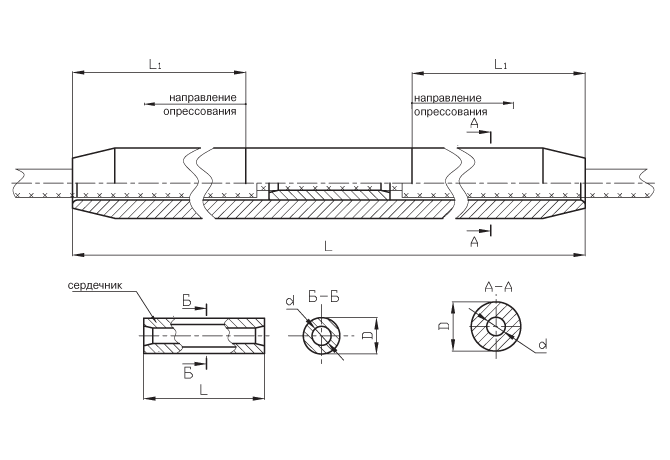

<h2> <span style="font-size: 14px; text-transform: uppercase;">Зажим соединительный прессуемый САС-500-1Б</span></h2> Предназначены для соединения сталеалюминиевых проводов <a href="https://www.lep-snab.ru/catalog/kabel-provod/provod-ne-izolirovany/provod-as/provod-as-400-51/">АС 400/51</a> и <a href="https://www.lep-snab.ru/catalog/kabel-provod/provod-ne-izolirovany/provod-as/provod-as-450-56/">АС450/56</a>. Корпус зажимов изготавливается из труб специального профиля. Сердечник, предназначенный для соединения стальной части проводов, имеет профиль сечения аналогичный профилю корпуса. Соединение стальной части проводов производится врасплет. Корпус соединительного зажима и сердечник монтируются опрессованием шестигранными матрицами на <a href="https://www.lep-snab.ru/catalog/montazhnyy-instrument/pressy-gidravlicheskie/">гидравлических прессах</a>.<br> <br> <b> <h4> <span style="font-size: 14px; text-transform: uppercase;"> <p class="alert alert-info"> <strong>Индекс "Б" в маркировке зажима — для шестигранных матриц</strong> </p> </span></h4> </b> Изготавливаются по ТУ 3449-001-52819896-2010. <p> </p> <h3> <span style="font-size: 14px; text-transform: uppercase;">Технические характеристики и габаритные размеры САС-500-1Б</span></h3> <p style="text-align: center;"> </p> <table border="1" align="center"> <tbody> <tr> <td rowspan="2" style="text-align: center;"> Наименование </td> <td rowspan="2" style="text-align: center;"> Деталь зажима </td> <td colspan="4" style="text-align: center;"> Размеры, мм </td> <td rowspan="2" style="text-align: center;"> Провод марки АС по ГОСТ 839-80 </td> <td rowspan="2" style="text-align: center;"> Матрица опрессования </td> <td rowspan="2" style="text-align: center;"> Масса,<br> кг, не более </td> </tr> <tr> <td style="text-align: center;"> d </td> <td style="text-align: center;"> D </td> <td style="text-align: center;"> L </td> <td style="text-align: center;"> L1 </td> </tr> <tr> <td rowspan="2" style="text-align: center;"> САС-500-1Б </td> <td style="text-align: center;"> корпус </td> <td style="text-align: center;"> 31 </td> <td style="text-align: center;"> 51,5 </td> <td style="text-align: center;"> 510 </td> <td style="text-align: center;"> 195 </td> <td rowspan="2" style="text-align: center;"> <a href="https://www.lep-snab.ru/catalog/kabel-provod/provod-ne-izolirovany/provod-as/provod-as-400-51/">АС400/51</a><br> <a href="https://www.lep-snab.ru/catalog/kabel-provod/provod-ne-izolirovany/provod-as/provod-as-450-56/">АС450/56</a> </td> <td style="text-align: center;"> МШ-44,2 </td> <td rowspan="2" style="text-align: center;"> 1,99 </td> </tr> <tr> <td style="text-align: center;"> втулка </td> <td style="text-align: center;"> 15,5 </td> <td style="text-align: center;"> 22,5 </td> <td style="text-align: center;"> 80 </td> <td style="text-align: center;"> – </td> <td style="text-align: center;"> МШ-19,0 </td> </tr> </tbody> </table> <p> </p>
