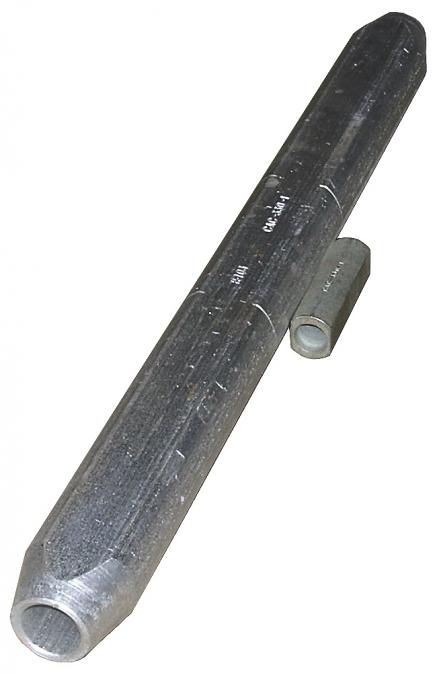

Зажим соединительный прессуемый САС-500-1

Для соединения сталеалюминиевых проводов марки АС 400/51; АС 400/64; АС 450/56.
Корпус зажимов изготавливается из труб специального профиля. Сердечник, предназначенный для соединения стальной части проводов, имеет профиль сечения аналогичный профилю корпуса. Корпус соединительною зажима и сердечник монтируются опрессованием матрицами на гидравлических прессах.
Зажимы типа САС соответствуют требованиям ТУ 3449-0024-84716711-2009

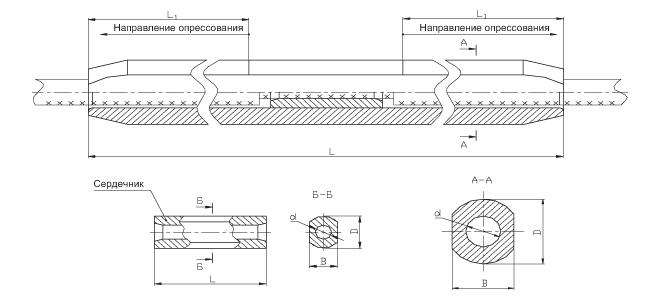

Характеристики САС-500-1

Марка зажима	Деталь зажима	Размеры, мм					Масса, кг	Номинальное сечение для сталеалюмин. проводов по ГОСТ 839-80 (алюм./сталь), мм2	Прочность заделки Р, кН, проводов марок, не менее	Матрица опресования
		B	d	D	L	L1
САС-500-1	корпус	50	31,5	58	660	275	3,12	400/51; 400/64; 450/56	108,4; 116,2; 118,2	А-50
	сердечник	23	16,5	28	80	-				С-23
САС-500-2	корпус	50	31,5	58	660	275		500/264 500/27	100,9; 101,2	А-50
	сердечник	20	11,5	26	80	-				С-21
