ПАМ-4-1

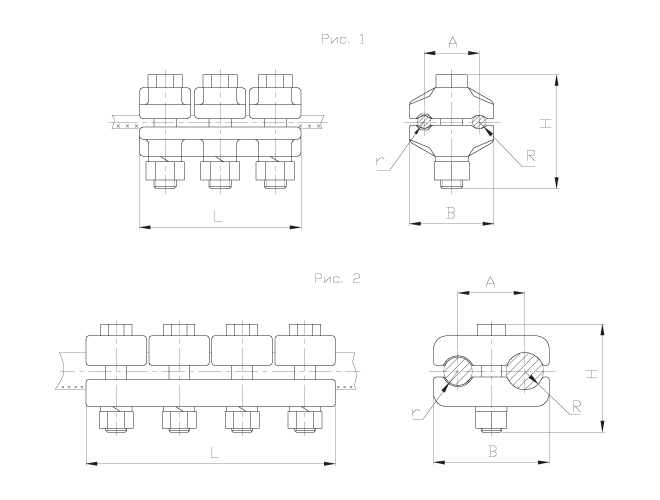

<h2> <span style="font-size: 14px; text-transform: uppercase;">Зажим соединительный плашечный ПАМ-4-1</span></h2> Для осуществления перехода с медных проводов на алюминиевые или сталеалюминиевые провода в шлейфах анкерных опор или ответвлениях на ВЛ. Зажимы соответствуют требованиям ТУ 3449-029-84716711-2009 <br> <br> <h3> <span style="font-size: 14px; text-transform: uppercase;">характеристики ПАМ-4-1</span></h3> <table width="660px" cellspacing="1" cellpadding="5" border="1" align="center"> <thead> <tr> <td rowspan="2" align="center"> Марка зажима </td> <td rowspan="2" align="center"> Рис. </td> <td colspan="2" align="center"> Номинальное сечение, мм², проводов по ГОСТ 839-80, марок </td> <td colspan="2" align="center"> Диаметр проводов, мм </td> <td colspan="6" align="center"> Размеры, мм </td> <td rowspan="2" align="center"> Масса, кг </td> </tr> <tr> <td align="center"> M </td> <td align="center"> А, АКП; АН, АНКП, АЖ, АЖКП; АС, АСКП, АСКС, АСК </td> <td align="center"> медных </td> <td align="center"> Алюмин. и сталеалюм. </td> <td align="center"> A </td> <td align="center"> B </td> <td align="center"> H </td> <td align="center"> L </td> <td align="center"> R </td> <td align="center"> r </td> </tr> </thead> <tbody> <tr> <td align="center"> ПАМ-2-1 </td> <td rowspan="4" align="center"> 1 </td> <td align="center"> 16; 35; 35 </td> <td align="center"> 16; 25; 35; 50; 70; 16/2,7; 25/4,2; 35/6,2; 50/8,0; 70/11 </td> <td align="center"> 5,1-7,5 </td> <td align="center"> 5,1-11,4 </td> <td align="center"> 30 </td> <td align="center"> 46 </td> <td align="center"> 62 </td> <td align="center"> 88 </td> <td align="center"> 6,0 </td> <td align="center"> 4,0 </td> <td align="center"> 0,475 </td> </tr> <tr> <td align="center"> ПАМ-3-1 </td> <td align="center"> 50; 70 </td> <td align="center"> 95; 120; 70/72; 95/16; 120/19; 120/27 </td> <td align="center"> 9,0-10,7 </td> <td align="center"> 12,3-15,4 </td> <td align="center"> 37 </td> <td align="center"> 56 </td> <td align="center"> 79 </td> <td align="center"> 102 </td> <td align="center"> 7,5 </td> <td align="center"> 5,5 </td> <td align="center"> 0,719 </td> </tr> <tr> <td align="center"> ПАМ-4-1 </td> <td align="center"> 95; 120 </td> <td align="center"> 150; 185; 240; 95/141; 120/27; 150;19 150/24; 150/34; 185/24; 185/29; 185/43; 205/27 </td> <td align="center"> 12,6-14,0 </td> <td align="center"> 15,4-20,0 </td> <td align="center"> 40 </td> <td align="center"> 65 </td> <td align="center"> 84 </td> <td align="center"> 112 </td> <td align="center"> 9,0 </td> <td align="center"> 6,5 </td> <td align="center"> 0,946 </td> </tr> <tr> <td align="center"> ПАМ-5-1 </td> <td align="center"> 150; 185 </td> <td align="center"> 240; 300; 350; 185/128; 240/32; 240/39; 240/56; 300/39; 300/48; 300/66; 300/67; 330/30 </td> <td align="center"> 15,8-17,6 </td> <td align="center"> 20,0-24,8 </td> <td align="center"> 45 </td> <td align="center"> 75 </td> <td align="center"> 84 </td> <td align="center"> 124 </td> <td align="center"> 11,0 </td> <td align="center"> 9,0 </td> <td align="center"> 1,032 </td> </tr> <tr> <td align="center"> ПАМ-6-1 </td> <td align="center"> 2 </td> <td align="center"> 240; 300 </td> <td align="center"> 400; 450; 500; 550;330/30; 330/43; 300/204; 400/18; 400/22; 400/51; 400/64; 400/93; 450/56; 500/26;500/27; 500/64 </td> <td align="center"> 19,9-22,1 </td> <td align="center"> 24,8-30,6 </td> <td align="center"> 52 </td> <td align="center"> 90 </td> <td align="center"> 84 </td> <td align="center"> 194 </td> <td align="center"> 14,5 </td> <td align="center"> 11,5 </td> <td align="center"> 2,021 </td> </tr> </tbody> </table>
