ПА-2-2А

Зажим соединительный плашечный ПА-2-2А

ПА-2-2А - это двухболтовой плашечный зажим для состыковки сталеалюминиевых и алюминиевых проводов при монтаже воздушных ЛЭП.
Он также используется для обустройства ответвлений.
Применяется на линиях электропередач с напряжением до 10 кВ.
Соответствуют ТУ 3449-001-52819896-2010.

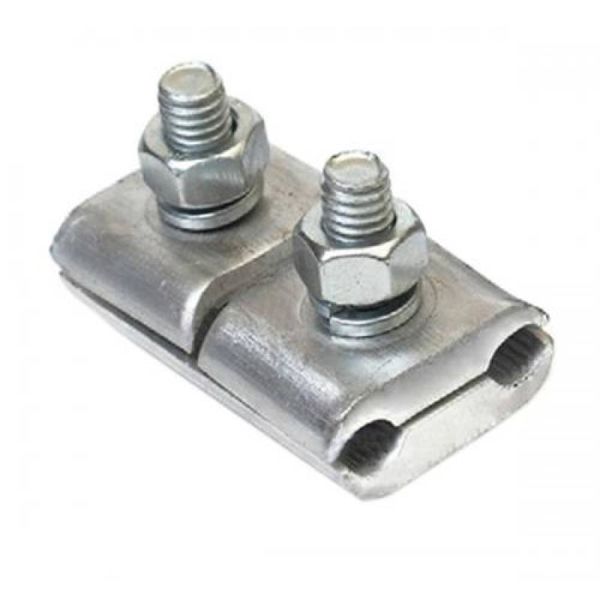

Плашечный двухболтовой зажим ПА-2-2А состоит из следующих деталей: плашки-основания с двумя отверстиями под болты и канавками под провода; двух прижимных пластин; двух болтов с гайками и шайбами.

Характеристики

Марка зажима	Рис.	Номинальное сечение, мм2, проводов по ГОСТ 839-80, марок	Диаметр проводов, мм	Размеры, мм					Масса, кг
		А, АКП; АН, АНКП, АЖ, АЖКП; АС, АСКП, АСКС, АСК		A	B	d	L	H
ПА-2-2А	1	70; 50/8,0; 70/11	9,6-11,4	30	46	12	60	47	0,30
