ПА-2-2

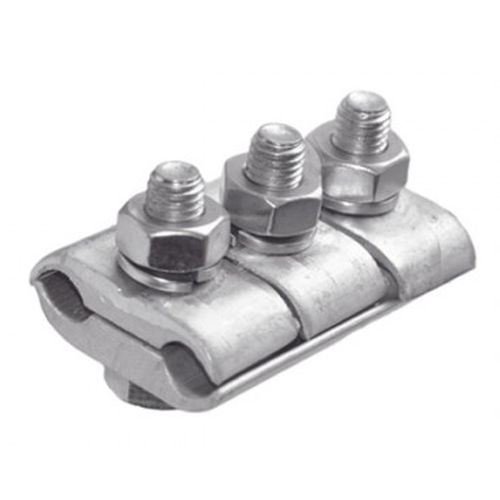

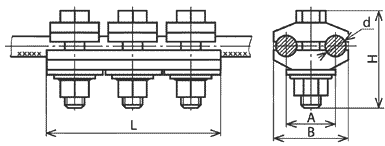

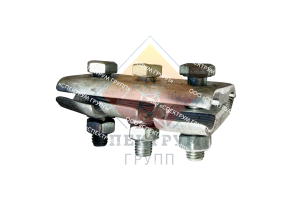

<h1> <span style="font-size: 14px; text-transform: uppercase;">Зажим соединительный плашечный ПА-2-2</span></h1> Плашечные соединительные зажимы типа ПА предназначены для соединения алюминиевых и сталеалюминиевых проводов в шлейфах анкерных опор воздушных линий (ВЛ) и осуществления отпаек. Они также применяются для крепления петли проводов при анкерном креплении на штыревых изоляторах. Эти зажимы изготавливаются по требованиям ТУ 3449-050-84716711-2010.<br> <br> В зависимости от диаметра и сечения провода, а также от требуемой механической прочности, используются различные типоразмеры: так, зажим соединительный плашечный ПА-2-1 применяется для проводов среднего сечения и обеспечивает надёжный электрический контакт.<br> <br> Плашечный трехболтовой зажим ПА-2-2 состоит из следующих деталей: плашки-основания с тремя отверстиями под болты и канавками под провода; трех прижимных пластин; трех болтов с гайками и шайбами. <br> <br> <br> <p style="text-align: center;"> <img width="385" src="/images/pa_3.gif" height="146" title="зажим соединительный плашечный ПА-2-2"> </p> <h3> <span style="font-size: 14px; text-transform: uppercase;">Характеристики</span></h3> <table cellspacing="0" cellpadding="0" border="1" align="center" class="small"> <tbody> <tr class="bg"> <td rowspan="2" style="text-align: center;"> <p> Обозначение </p> </td> <td rowspan="2" style="text-align: center;"> <p> Рис. </p> </td> <td style="text-align: center;"> <p> Номинальное сечение, мм², </p> <p> проводов по ГОСТ  839-80, марок </p> </td> <td rowspan="2" style="text-align: center;"> <p> Диаметр проводов, мм </p> </td> <td colspan="5" style="text-align: center;"> <p> Размеры, мм </p> </td> <td rowspan="2" style="text-align: center;"> <p> Масса, кг </p> </td> </tr> <tr class="bg"> <td style="text-align: center;"> <p> А, АКП; </p> <p> АН, АНКП, АЖ, АЖКП; </p> <p> АС, АСКП, АСКС, АСК </p> </td> <td style="text-align: center;"> <p> А </p> </td> <td style="text-align: center;"> <p> В </p> </td> <td style="text-align: center;"> <p> d </p> </td> <td style="text-align: center;"> <p> L </p> </td> <td style="text-align: center;"> <p> H </p> </td> </tr> <tr> <td style="text-align: center;"> <p> ПА-2-2 </p> </td> <td style="text-align: center;"> <p> выше </p> </td> <td style="text-align: center;"> <p> 70; 50/8,0; 70/11 </p> </td> <td style="text-align: center;"> <p> 9,6-11,4 </p> </td> <td style="text-align: center;"> <p> 23,5 </p> </td> <td style="text-align: center;"> <p> 37 </p> </td> <td style="text-align: center;"> <p> 12 </p> </td> <td style="text-align: center;"> <p> 68 </p> </td> <td style="text-align: center;"> <p> 36 </p> </td> <td style="text-align: center;"> <p> 0,12 </p> </td> </tr> </tbody> </table>
