ПА-1-1

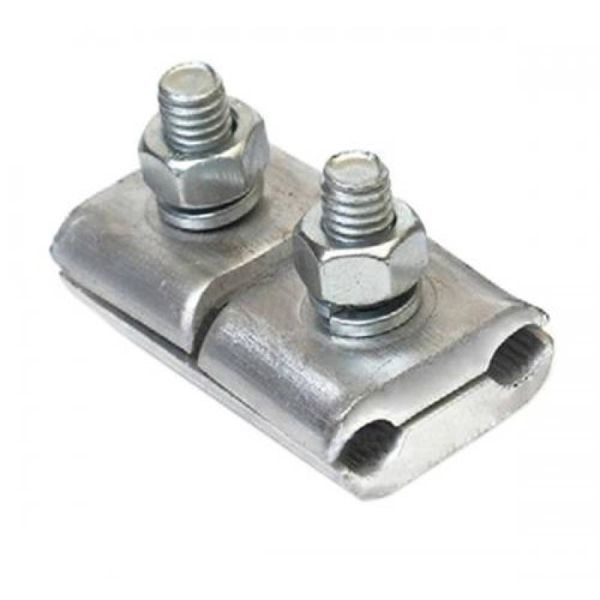

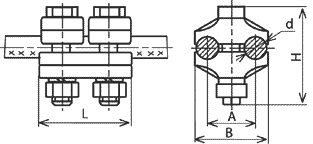

<h2> <span style="font-size: 14px; text-transform: uppercase;">Зажим соединительный плашечный ПА-1-1</span></h2> ПА-1-1 - это двухболтовой плашечный зажим для состыковки сталеалюминиевых и алюминиевых проводов при монтаже воздушных ЛЭП. Он также используется для обустройства ответвлений. <br> Применяется на линиях электропередач с напряжением до 10 кВ. <br> Соответствуют ТУ 3449-001-52819896-2010. <br> Плашечный двухболтовой зажим ПА-1-1 состоит из следующих деталей: плашки-основания с двумя отверстиями под болты и канавками под провода; двух прижимных пластин; двух болтов с гайками и шайбами.<br> <br> <p style="text-align: center;"> <img width="313" src="/images/pa_1.gif" height="144" title="Зажим соединительный плашечный ПА-1-1"> </p> <h4> <span style="font-size: 14px; text-transform: uppercase;">Характеристики</span></h4> <table width="660px" cellspacing="1" cellpadding="5" border="1" align="center"> <thead> <tr> <td rowspan="2" align="center"> Марка зажима </td> <td rowspan="2" align="center"> Рис. </td> <td align="center"> Номинальное сечение, мм², проводов по ГОСТ 839-80, марок </td> <td rowspan="2" align="center"> Диаметр проводов, мм </td> <td colspan="5" align="center"> Размеры, мм </td> <td rowspan="2" align="center"> Масса, кг </td> </tr> <tr> <td align="center"> А, АКП; АН, АНКП, АЖ, АЖКП; АС, АСКП, АСКС, АСК </td> <td align="center"> A </td> <td align="center"> B </td> <td align="center"> d </td> <td align="center"> L </td> <td align="center"> H </td> </tr> </thead> <tbody> <tr> <td align="center"> ПА-1-1 </td> <td align="center"> 1 </td> <td align="center"> 16; 25; 35; 50; 16/2,7; 25/4,2; 35/6,2 </td> <td align="center"> 5,1-9,0 </td> <td align="center"> 20 </td> <td align="center"> 30 </td> <td align="center"> 8 </td> <td align="center"> 52 </td> <td align="center"> 36 </td> <td align="center"> 0,12 </td> </tr> </tbody> </table>
