Зажим ремонтный РАС-750-5Б

Устанавливаются в местах повреждения сталеалюминиевых проводов. Эти повреждения провода возможны в процессе их монтажа и возникают, обычно, от случайных ударов.

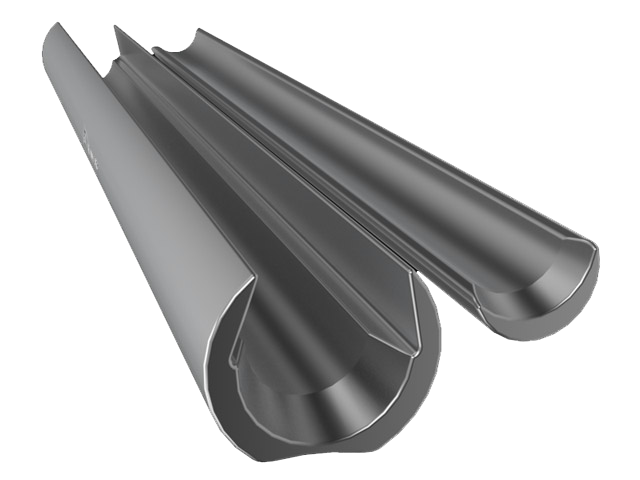

Ремонтные зажимы типа РАС для сталеалюминиевых проводов сечением от 95 до 205 мм2 состоят из двух алюминиевых желобообразных профилей (корпуса и вкладыша). Ремонтные зажимы для проводов сечением от 300 до 750 мм2 также состоят из корпуса и вкладыша. Для изготовления корпуса используется спецальный профиль, применяемый для изготовления соединительного зажима. Корпус устанавливается на поврежденный участок провода, а вкладыш вдвигается в корпус.

Зажимы должны соответствовать требования ТУ 3449-041-84716711-2009

РАС-750-5Б характеристики

Марка зажима	Размеры, мм			Для сталеалюминиевых проводов по ГОСТ 839-80, марок: АМ; АСКП; АСКС; АСК номинальным сечением, мм2	Диаметр проводов, мм	Матрица опрессования	Масса, кг
	B	D	d
РАС-750-5Б	56	65	39	500/204; 500/336; 650/79; 700/86; 750/93	34,5-37,7	А-56	2,55
