Ремонтный зажим РАС-500-5А

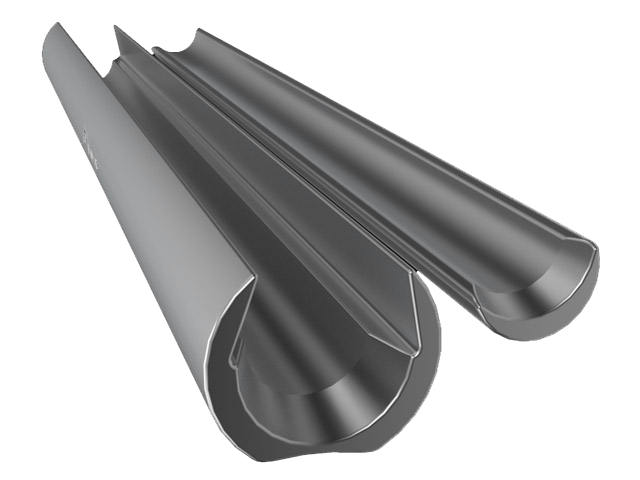

Ремонтные зажимы типа РАС для сталеалюминиевых проводов сечением от 95 до 205 мм2 состоят из двух алюминиевых желобообразных профилей (корпуса и вкладыша). Ремонтные зажимы для проводов сечением от 300 до 750 мм2 также состоят из корпуса и вкладыша. Для изготовления корпуса используется спецальный профиль, применяемый для изготовления соединительного зажима. Корпус устанавливается на поврежденный участок провода, а вкладыш вдвигается в корпус.

Зажимы должны соответствовать требования ТУ 3449-041-84716711-2009

Марка зажима	Размеры, мм			Для сталеалюминиевых проводов по ГОСТ 839-80, марок: АМ; АСКП; АСКС; АСК номинальным сечением, мм2	Диаметр проводов, мм	Матрица опрессования	Масса, кг
	B	D	d
РАС-330-5А	43,5	52	27	185/128; 240/32; 240/39; 240/56; 300/39; 300/48; 330/30; 330/43; 300/66; 300/67; 400/18	21,6-26,0	А-44	1,76
РАС-500-5А	48,5	58	31,5	400/22; 400/51; 400/64; 400/93; 450/56; 500/26; 500/27; 500/64; 300/204	26,6-30,6	А-50	2,00
РАС-600-5Б	48	58	34,5	550/71; 600/72	32,4-33,2	А-50	1,88
РАС-750-5Б	56	65	39	500/204; 500/336; 650/79; 700/86; 750/93	34,5-37,7	А-56	2,55
РАС-1200-1	-	75	49	1200/67	46,5	МШ-65	6,30
