ПГН-6-5

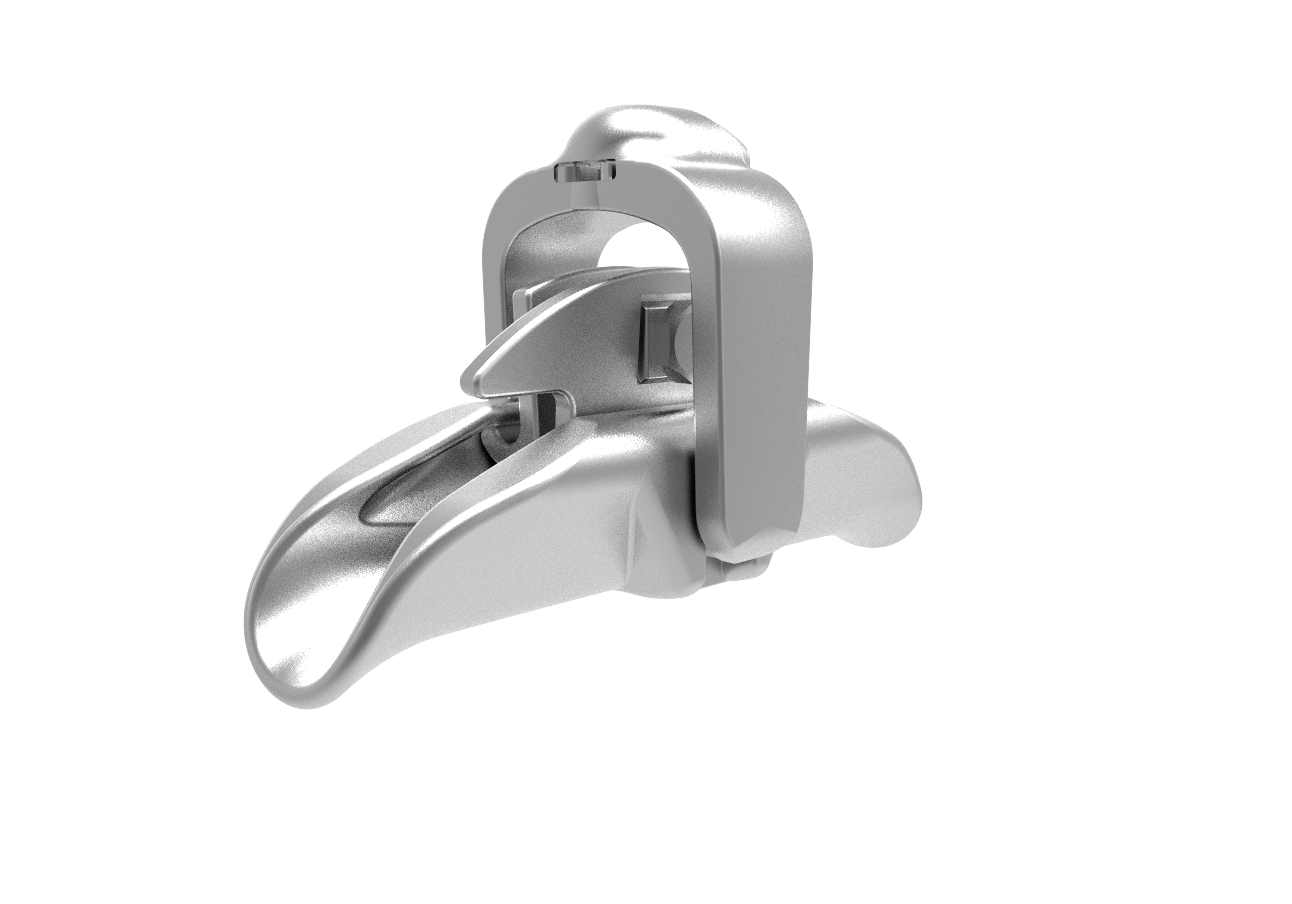

<h3> <span style="font-size: 14px; text-transform: uppercase;">Зажим поддеживающий глухой ПГН-6-5</span></h3>
Предназначены для крепления алюминиевых, сталеалюминиевых, алюминиевых полых и медных проводов. Зажимы типа ПГН применяются только для комплектации изолирующих подвесок для расщепленной фазы. Зажимы типа ПГН применяются для крепления алюминиевых, сталеалюминиевых проводов для одного провода или провода расщепленной фазы. <br>
<br>
<h4> <span style="font-size: 14px; text-transform: uppercase;">характеристики ПГН-6-5</span></h4>
<table cellspacing="1" cellpadding="5" width="660px" border="1">
<thead>
<tr>
<td rowspan="2" align="center">
Марка зажима
</td>
<td rowspan="2" align="center">
Рис.
</td>
<td colspan="5" align="center">

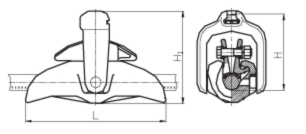

Размеры, мм
</td>
<td rowspan="2" align="center">
Диаметр алюминиевых, сталеалюминиевых и медных проводов, мм
</td>
<td rowspan="2" align="center">
Масса, кг
</td>
<td rowspan="2" align="center">
Разрушающая нагрузка, кН (т.с.), не менее
</td>
</tr>
<tr>
<td align="center">
L
</td>
<td align="center">
H
</td>
<td align="center">
H<sub>1</sub>
</td>
<td align="center">
A
</td>
<td align="center">
d
</td>
</tr>
</thead>
<tbody>
<tr>
<td align="center">
ПГН-5-3
</td>
<td rowspan="3" align="center">
4
</td>
<td rowspan="9" align="center">
300
</td>
<td align="center">
158
</td>
<td align="center">
188
</td>
<td align="center">
-
</td>
<td align="center">
-
</td>
<td rowspan="6" align="center">
21,6-33,2
</td>
<td align="center">
5,30
</td>
<td rowspan="2" align="center">
60 (6)
</td>
</tr>
<tr>
<td align="center">
ПГН-5-3В
</td>
<td align="center">
137
</td>
<td align="center">
167
</td>
<td align="center">
-
</td>
<td align="center">
-
</td>
<td align="center">
5,07
</td>
</tr>
<tr>
<td align="center">
ПГН-5-4
</td>
<td align="center">
162
</td>
<td align="center">
196
</td>
<td align="center">
-
</td>
<td align="center">
-
</td>
<td align="center">
7,00
</td>
<td align="center">
100 (10)
</td>
</tr>
<tr>
<td align="center">
ПГН-5-6
</td>
<td rowspan="3" align="center">
3
</td>
<td rowspan="2" align="center">
38
</td>
<td rowspan="2" align="center">
243
</td>
<td align="center">
-
</td>
<td align="center">
-
</td>
<td align="center">
5,10
</td>
<td rowspan="3" align="center">
60 (6)
</td>
</tr>
<tr>
<td align="center">
ПГН-5-6В
</td>
<td align="center">
-
</td>
<td align="center">
-
</td>
<td align="center">
5,00
</td>
</tr>
<tr>
<td align="center">
ПГН-5-7
</td>
<td align="center">
58
</td>
<td align="center">
263
</td>
<td align="center">
-
</td>
<td align="center">
-
</td>
<td align="center">
6,00
</td>
</tr>
<tr>
<td align="center">
<b>ПГН-6-5 </b>
</td>
<td align="center">
<b>
4 </b>
</td>
<td align="center">
<b>
166 </b>
</td>
<td align="center">
<b>
196 </b>
</td>
<td align="center">
<b>
- </b>
</td>
<td align="center">
<b>
- </b>
</td>
<td align="center">
<b>
34,5-37,5 </b>
</td>
<td align="center">
<b>
6,85 </b>
</td>
<td rowspan="2" align="center">
<b>
100 (10)</b>
</td>
</tr>
<tr>
<td align="center">
ПГН-6-6
</td>
<td align="center">
3
</td>
<td align="center">
54
</td>
<td align="center">
243
</td>
<td align="center">
-
</td>
<td align="center">
-
</td>
<td align="center">
37,5; 33,9
</td>
<td align="center">
5,80
</td>
</tr>
<tr>
<td align="center">
ПГН-6-9
</td>
<td align="center">
4
</td>
<td align="center">
187
</td>
<td align="center">
223
</td>
<td align="center">
-
</td>
<td align="center">
-
</td>
<td align="center">
59
</td>
<td align="center">
6,20
</td>
<td align="center">
60 (6)
</td>
</tr>
</tbody>
</table>
