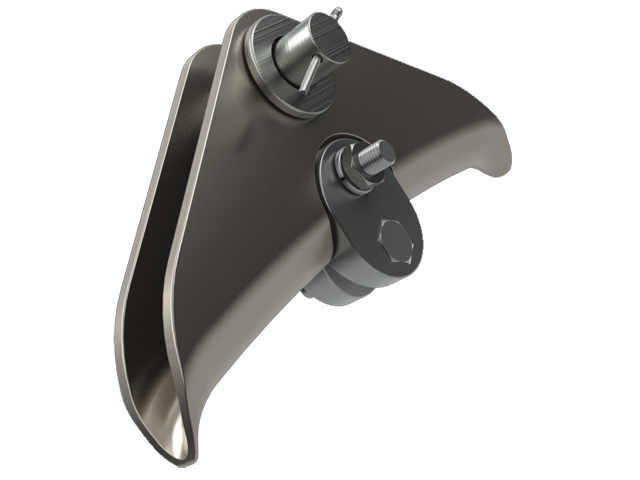

Зажимы поддерживающие глухие типа ПГН
Бренд: ТЗВА
В наличии
Для крепления алюминиевых, сталеалюминиевых и медных проводов.

Зажимы соответствуют требованиям ТУ 3449-017-84716711-2009.
цена по запросу
Заказать товар
Задать вопрос
Наша организация работает только с юридическими лицами, с НДС
Марка зажима         Рис. Размеры, мм Диаметр алюминиевых, сталеалюминиевых и медных проводов, мм Масса, кг Разрушающая нагрузка, кН (т.с.), не менее
L H H1 A d
ПГН-1-5 1 192 55 94 17 16 6,4-9,2 0,71 25 (2,5)
ПГН-2-6 93 9,6-12,6
ПГН-2-6А 2 190 136 6,8-10,5 0,94
ПГН-3-5 1 220 67 111 20 13,5-19,6 1,10 29,4 (3)
ПГН-5-3 4 300 158 188 - - 21,6-33,2 5,30 60 (6)
ПГН-5-3В 137 167 - - 5,07
ПГН-5-4 162 196 - - 7,00 100 (10)
ПГН-5-6 3 38 243 - - 5,10 60 (6)
ПГН-5-6В - - 5,00
ПГН-5-7 58 263 - - 6,00
ПГН-6-5 4 166 196 - - 34,5-37,5 6,85 100 (10)
ПГН-6-6 3 54 243 - - 37,5; 33,9 5,80
ПГН-6-9 4 187 223 - - 59 6,20 60 (6)
ПГН-8-6 5 500 161 259,5 - - 45 7,30 80 (8)
ПГН-8-6А 214,5 - - 6,81 39,24 (4)
ПГН-8-7 3 300 51 272 - - 45-46,5 6,10 120 (12)
ПГН-8-8 4 177 216,5 - - 7,30
