ПГН-5-6

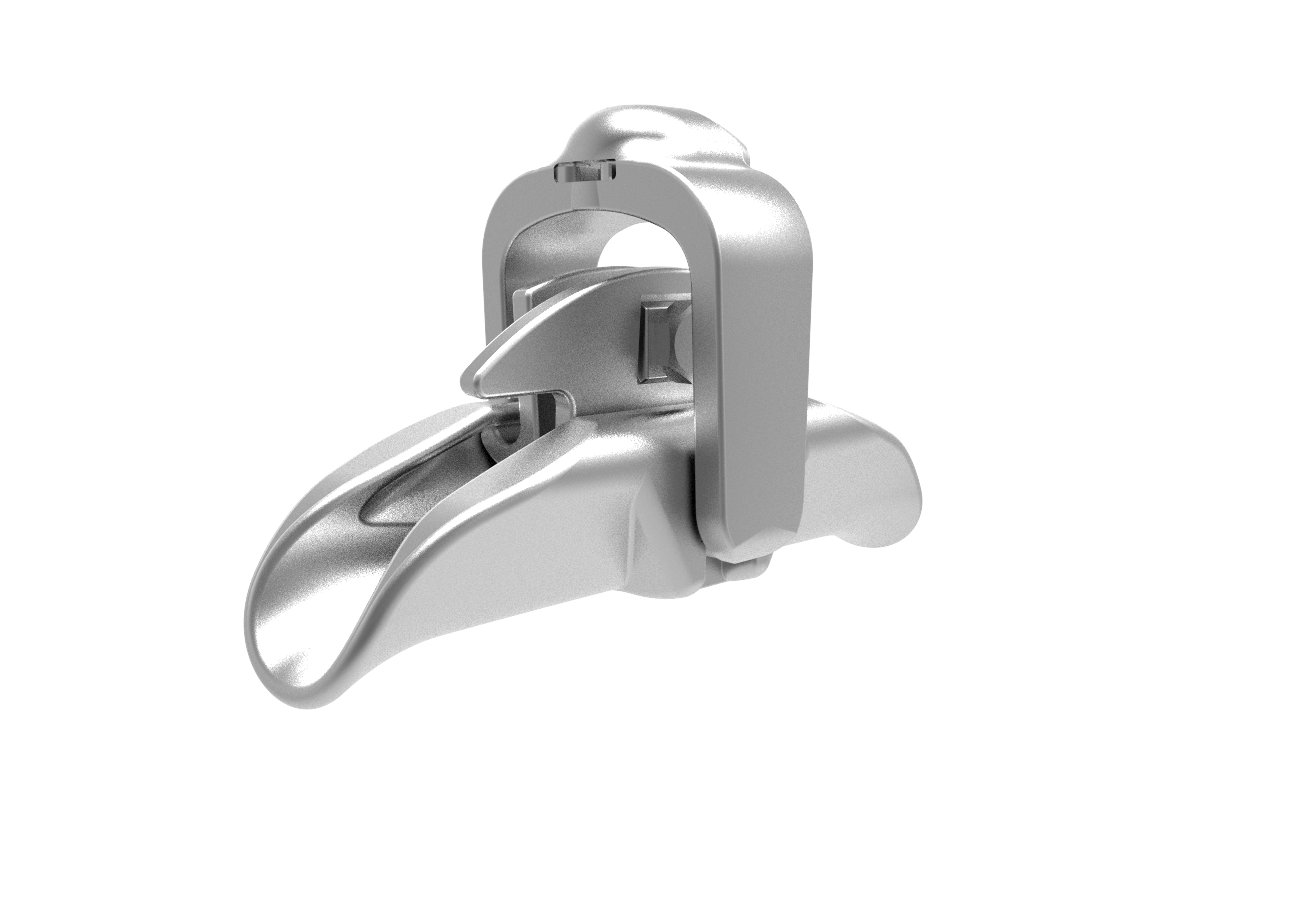

Зажим поддерживающий ПГН-5-6

Зажимы глухие поддерживающие типа ПГН обеспечивают крепление провода к поддерживающей подвеске и исключают в нормальном режиме работы его перемещение в осевом направлении. В зависимости от интервала диаметров проводов зажимы комплектуются соответствующими профильными прокладками из алюминиевого сплава. В зависимости от марки проводов, монтируемых в зажимах типа ПГН на провод накладывается соответствующая прокладка.

Характеристики ПГН-5-6

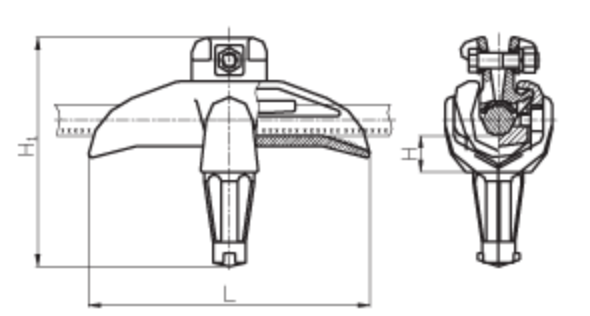

Марка зажима	Рис.	Размеры, мм					Диаметр алюминиевых, сталеалюминиевых и медных проводов, мм	Масса, кг	Разрушающая нагрузка, кН (т.с.), не менее
		L	H	H1	A	d
ПГН-5-3	4	300	158	188	-	-	21,6-33,2	5,30	60 (6)
ПГН-5-3В			137	167	-	-		5,07
ПГН-5-4			162	196	-	-		7,00	100 (10)
ПГН-5-6	3		38	243	-	-		5,10	60 (6)
ПГН-5-6В					-	-		5,00
ПГН-5-7			58	263	-	-		6,00
ПГН-6-5	4		166	196	-	-	34,5-37,5	6,85	100 (10)
ПГН-6-6	3		54	243	-	-	37,5; 33,9	5,80
ПГН-6-9	4		187	223	-	-	59	6,20	60 (6)
