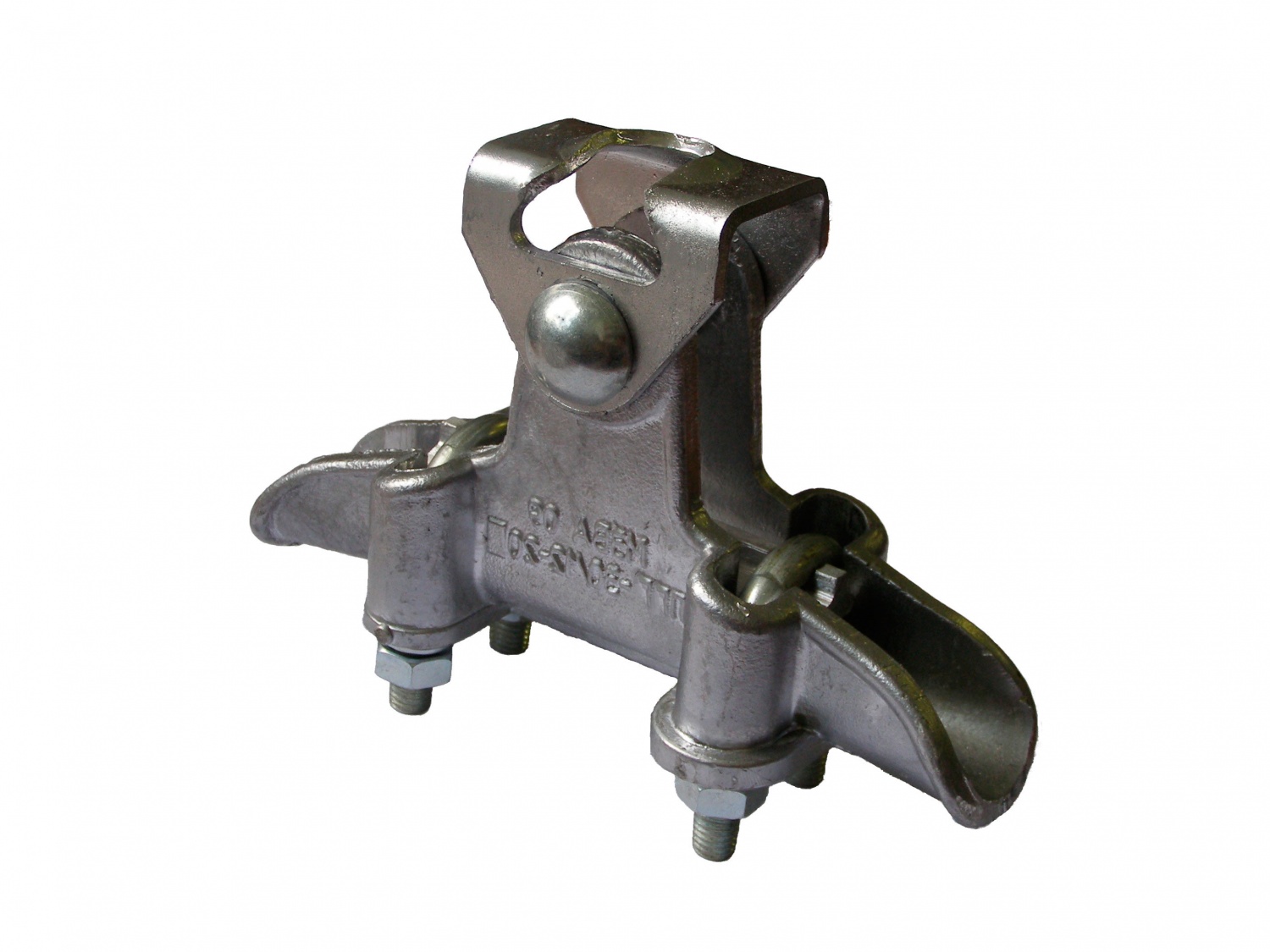

Зажим поддерживающий ПГ-30/12-20А

Предназначены для крепления проводов и молниезащитных тросов к изолирующим подвескам, а также для крепления молниезащитных тросов непосредственно к промежуточным опорам. Лодочки и плашки зажимов изготавливаются из алюминиевых сплавов. Зажимы типа ПГГ укомплектованы штампованным ушком, что обеспечивает уменьшение строительной высоты изолирующей подвески.

Зажимы модификации «А» укомплектованы U-образным болтом, предназначенным для присоединения к нему заземляющего зажима типа ЗПС.

Изготавливаются по ТУ 3449-001-52819896-2010.

характеристики ПГ-30/12-20А

Наименование	Рис.	В	d	L	H	Н1	Диаметр проводов и канатов, мм	Масса,  кг, не более	Разрушающая нагрузка, кН, не менее
ПГ-30/12-20	1	20	16	190	122	65	13,5-19,6	0,69	35
ПГ-30/12-20А	2				132			0,7
ПГГ-30/12-20	3	-	-		154	98		0,99
ПГГ-30/12-20А	4	-	-		164			1,0
ПГ-30/12-20 К	5	20	16		150	-		0,83
ПГ-30/18-28 П1	6	17	16		190		18-28	0,94
ПГ-30/18-28 П	7	16	16		203	-		0,9
