ТРАС-330-2Б

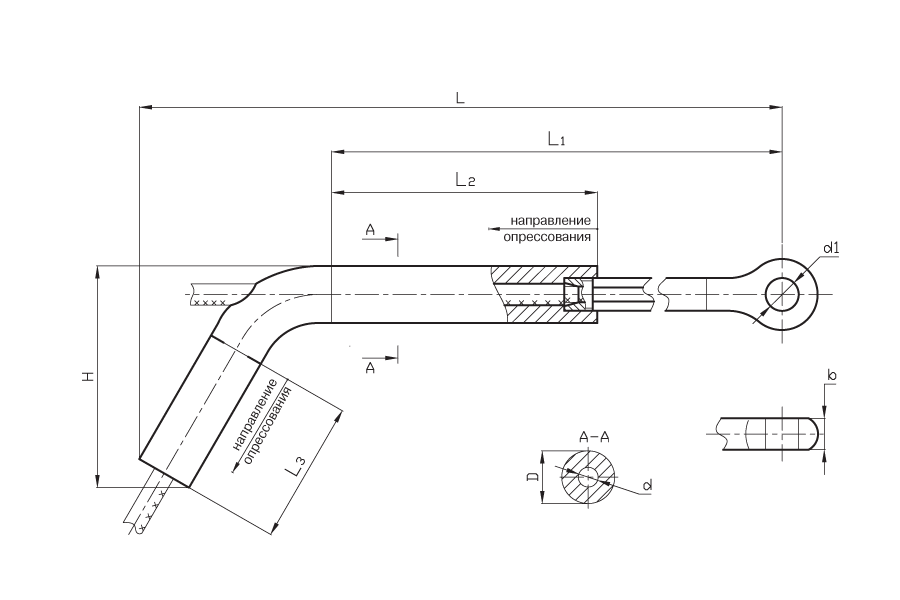

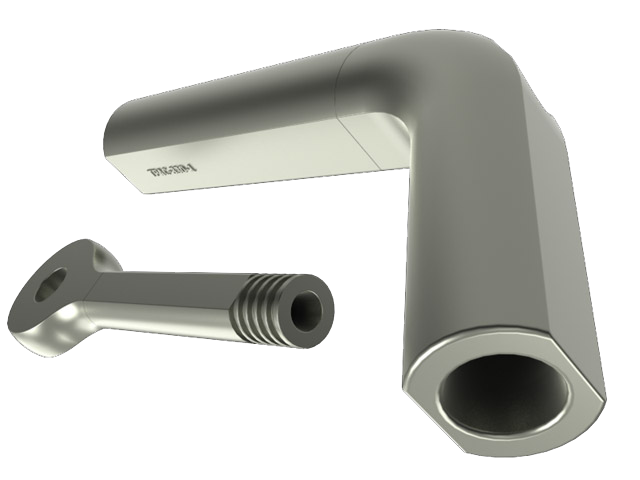

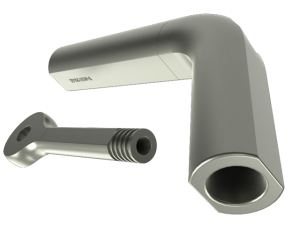

<h2> <span style="font-size: 14px; text-transform: uppercase;">Зажим натяжной транспозиционный прессуемый ТРАС-330-2Б</span></h2> Предназначены для осуществления транспозиции проводов по ГОСТ 839-80 на опоре.<br> Изготавливаются по ТУ 3449-001-52819896-2010. <br> <br> <h3> <span style="font-size: 14px; text-transform: uppercase;">Технические характеристики</span></h3> <table border="1" align="center"> <tbody> <tr> <td rowspan="2" style="text-align: center;"> Наименование </td> <td rowspan="2" style="text-align: center;"> Марка провода<br> по ГОСТ 839-80 </td> <td rowspan="2" style="text-align: center;"> Деталь<br> зажима </td> <td rowspan="2" style="text-align: center;"> Матрица опрес. </td> <td colspan="9" style="text-align: center;"> Размеры, мм </td> <td rowspan="2" style="text-align: center;"> Разр. нагрузка зажима, кН,<br> не менее </td> <td rowspan="2" style="text-align: center;"> Масса, кг </td> </tr> <tr> <td style="text-align: center;"> b </td> <td style="text-align: center;"> D </td> <td style="text-align: center;"> d </td> <td style="text-align: center;"> d1 </td> <td style="text-align: center;"> L </td> <td style="text-align: center;"> L1 </td> <td style="text-align: center;"> L2 </td> <td style="text-align: center;"> L3 </td> <td style="text-align: center;"> H </td> </tr> <tr> <td style="text-align: center;"> ТРАС-330-2Б </td> <td style="text-align: center;"> АС330/30 </td> <td style="text-align: center;"> корп. анкер </td> <td style="text-align: center;"> МШ-39,8 МШ-22,5 </td> <td style="text-align: center;"> – 22 </td> <td style="text-align: center;"> 46,5 – </td> <td style="text-align: center;"> 26,5 – </td> <td style="text-align: center;"> – 23 </td> <td style="text-align: center;"> 519 </td> <td style="text-align: center;"> 345 </td> <td style="text-align: center;"> 180 </td> <td style="text-align: center;"> 110 </td> <td style="text-align: center;"> 178 </td> <td style="text-align: center;"> 99,95 </td> <td style="text-align: center;"> 2,25 </td> </tr> <tr> <td style="text-align: center;"> ТРАС-300-1Б </td> <td style="text-align: center;"> АС300/67 АС300/66 </td> <td style="text-align: center;"> корп. анкер </td> <td style="text-align: center;"> МШ-39,8 МШ-22,5 </td> <td style="text-align: center;"> – 22 </td> <td style="text-align: center;"> 46,5 – </td> <td style="text-align: center;"> 26,5 – </td> <td style="text-align: center;"> – 23 </td> <td style="text-align: center;"> 514 </td> <td style="text-align: center;"> 340 </td> <td style="text-align: center;"> 175 </td> <td style="text-align: center;"> 110 </td> <td style="text-align: center;"> 178 </td> <td style="text-align: center;"> 113,20 </td> <td style="text-align: center;"> 2,69 </td> </tr> <tr> <td style="text-align: center;"> ТРАС-400-1Б </td> <td style="text-align: center;"> АС400/18 АС400/22 </td> <td style="text-align: center;"> корп. анкер </td> <td style="text-align: center;"> МШ-41,6 МШ-22,5 </td> <td style="text-align: center;"> – 22 </td> <td style="text-align: center;"> 48,5 – </td> <td style="text-align: center;"> 28,5 – </td> <td style="text-align: center;"> – 23 </td> <td style="text-align: center;"> 550 </td> <td style="text-align: center;"> 365 </td> <td style="text-align: center;"> 200 </td> <td style="text-align: center;"> 120 </td> <td style="text-align: center;"> 186 </td> <td style="text-align: center;"> 107,00 </td> <td style="text-align: center;"> 2,66 </td> </tr> <tr> <td style="text-align: center;"> ТРАС-450-1Б </td> <td style="text-align: center;"> АС400/51 АС400/64 АС450/56 </td> <td style="text-align: center;"> корп. анкер </td> <td style="text-align: center;"> МШ-44,2 МШ-25,0 </td> <td style="text-align: center;"> – 25 </td> <td style="text-align: center;"> 51,5 – </td> <td style="text-align: center;"> 31 – </td> <td style="text-align: center;"> – 26 </td> <td style="text-align: center;"> 590,5 </td> <td style="text-align: center;"> 400 </td> <td style="text-align: center;"> 210 </td> <td style="text-align: center;"> 120 </td> <td style="text-align: center;"> 192 </td> <td style="text-align: center;"> 147,70 </td> <td style="text-align: center;"> 3,18 </td> </tr> <tr> <td style="text-align: center;"> ТРАС-500-1Б </td> <td style="text-align: center;"> АС500/26 АС500/27 </td> <td style="text-align: center;"> корп. анкер </td> <td style="text-align: center;"> МШ-47,6 МШ-26,0 </td> <td style="text-align: center;"> – 25 </td> <td style="text-align: center;"> 55,5 – </td> <td style="text-align: center;"> 32,5 – </td> <td style="text-align: center;"> – 26 </td> <td style="text-align: center;"> 608,5 </td> <td style="text-align: center;"> 400 </td> <td style="text-align: center;"> 210 </td> <td style="text-align: center;"> 120 </td> <td style="text-align: center;"> 196 </td> <td style="text-align: center;"> 126,62 </td> <td style="text-align: center;"> 2,85 </td> </tr> <tr> <td style="text-align: center;"> ТРАС-600-1Б </td> <td style="text-align: center;"> АС400/93 АС500/64 АС550/71 АС600/72 </td> <td style="text-align: center;"> корп. анкер </td> <td style="text-align: center;"> МШ-50,2 МШ-28,6 </td> <td style="text-align: center;"> – 28 </td> <td style="text-align: center;"> 58,5 – </td> <td style="text-align: center;"> 35 – </td> <td style="text-align: center;"> – 29 </td> <td style="text-align: center;"> 668 </td> <td style="text-align: center;"> 450 </td> <td style="text-align: center;"> 240 </td> <td style="text-align: center;"> 140 </td> <td style="text-align: center;"> 218 </td> <td style="text-align: center;"> 206,80 </td> <td style="text-align: center;"> 4,72 </td> </tr> </tbody> </table>
